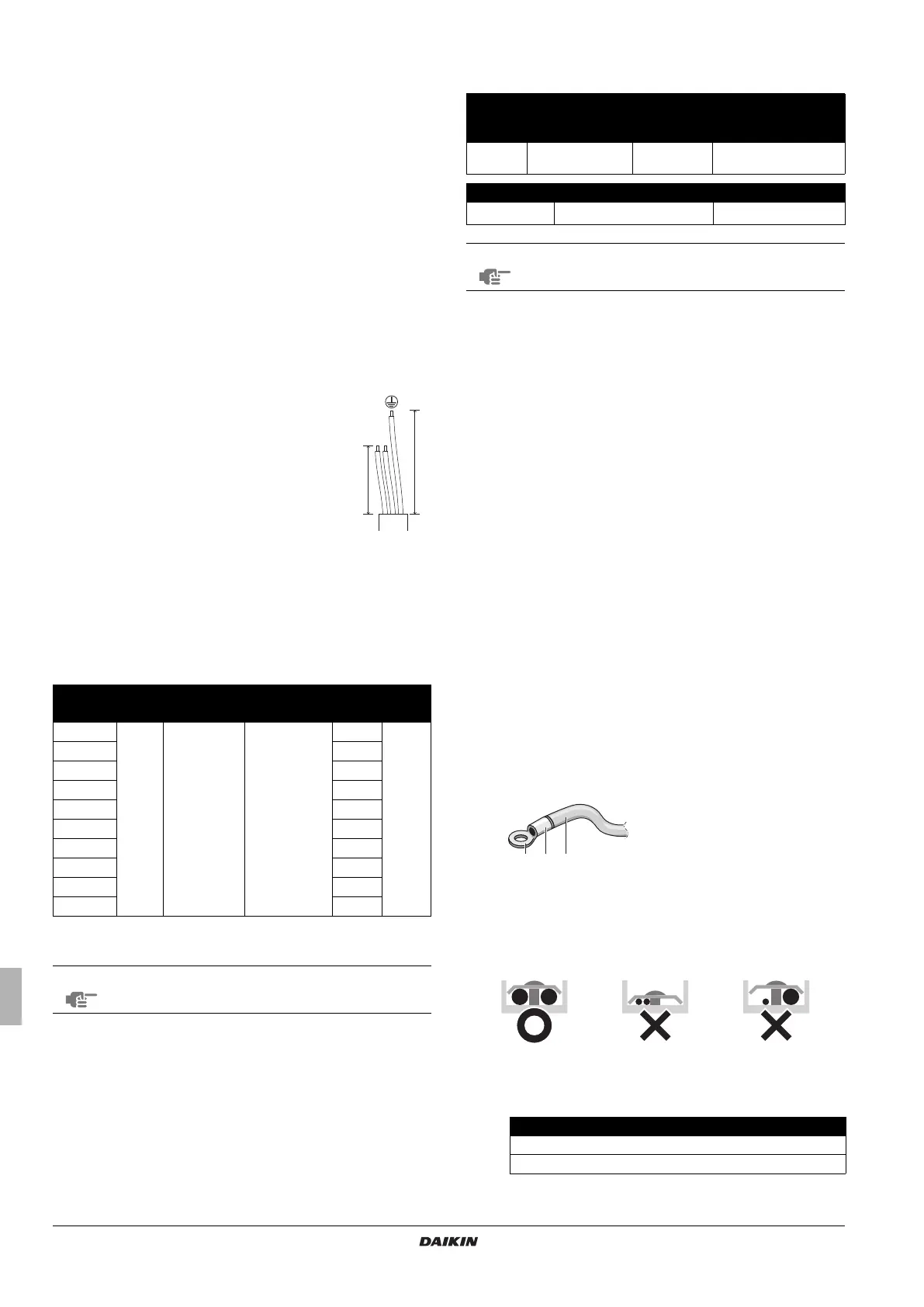

8
Στη συνδεδεμένη καλωδίωση πρέπει να τοποθετηθεί ένας
κεντρικός διακόπτης ή άλλα μέσα για την αποσύνδεση, που
διαθέτουν διαχωριστικό επαφής σε όλους τους πόλους,
σύμφωνα με τη σχετική τοπική και εθνική νομοθεσία.
Λάβετε υπόψη ότι θα γίνει επανεκκίνηση της λειτουργίας
αυτόματα, αν κλείσετε και ανοίξετε ξανά τον γενικό διακόπτη
παροχής ρεύματος.
Ανατρέξτε στο
εγχειρίδιο εγκατάστασης που παρέχεται με την
εξωτερική μονάδα για το μέγεθος του ηλεκτρικού καλωδίου
τροφοδοσίας που θα συνδεθεί με την εξωτερική μονάδα, την
απόδοση του διακόπτη γείωσης και της ασφάλειας και τις
οδηγίες για την καλωδίωση.
Βεβαιωθείτε ότι γειώσατε το κλιματιστικό.
Μην συνδέετε το καλώδιο γείωσης στα εξής σημεία:
- σωλήνες αερίου
: ενδέχεται να προκληθούν εκρήξεις
ήπυρκαγιά σε περίπτωση διαρροής αερίου.
- καλώδια γείωσης τηλεφώνου ή αλεξικέραυνα: ενδέχεται να
προκληθεί αφύσικα υψηλό ηλεκτρικό φορτίο στη γείωση
κατά τη διάρκεια καταιγίδων με κεραυνούς.
- υδραυλικούς σωλήνες: δεν είναι δυνατή η γείωση εάν
χρησιμοποιούνται σωλήνες από σκληρό βινύλιο.
Βεβαιωθείτε ότι το καλώδιο γείωσης μεταξύ της
διάταξης
εξουδετέρωσης τάσης και του
ακροδέκτη είναι μακρύτερο από τα υπόλοιπα
καλώδια.
Βεβαιωθείτε ότι το σχήμα του καλωδίου
τροφοδοσίας και οποιουδήποτε άλλου καλωδίου
πριν από τη σύνδεση στη μονάδα πρέπει να
είναι το ίδιο με αυτό που υποδεικνύεται σε αυτήν
την εικόνα.
Όλα τα καλώδια που εισέρχονται στη μονάδα
πρέπει να στερεώνονται με σφιγκτήρες καλωδίων (παρελκόμενα).
Χρησιμοποιήστε την επιμήκη ράβδο στεγανοποίησης
(παρελκόμενο) για να σφραγίσετε την είσοδο του πίνακα
ακροδεκτών, όπως υποδεικνύεται στην εικόνα 12.
Ηλεκτρικά χαρακτηριστικά
MCA: Ελάχ. ένταση κυκλώματος (A)
MFA: Ελάχ. ένταση ασφάλειας (A)
Προδιαγραφές για παρεχόμενες ασφάλειες και καλώδια
του εμπορίου
Το επιτρεπόμενο μήκος της καλωδίωσης μετάδοσης μεταξύ της
εσωτερικής και της εξωτερικής μονάδας και μεταξύ της εσωτερικής
μονάδας και του τηλεχειριστηρίου είναι το εξής:
1. Εξωτερική μονάδα - εσωτερική μονάδα: μέγ. 1000 m (συνολικό
μήκος καλωδίωσης: 2000 m)
2. Εσωτερική μονάδα - τηλεχειριστήριο: μέγ. 500 m
Παράδειγμα καλωδίωσης και τρόπος
ρύθμισης του τηλεχειριστηρίου
Πώς να συνδέσετε την καλωδίωση
Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα, όπως υποδεικνύεται
στην εικόνα 12 και εκτελέστε τις συνδέσεις.
Προφυλάξεις
1. Ακολουθήστε τις παρακάτω οδηγίες όταν κάνετε την καλωδίωση
στην πλακέτα ακροδεκτών τροφοδοσίας.
• Χρησιμοποιήστε έναν δακτυλιοειδή ακροδέκτη σύσφιγξης για
το μονωτικό χιτώνιο, για να συνδέστε τα καλώδια στο μπλοκ
ακροδεκτών για την καλωδίωση των μονάδων. Όταν δεν
διατίθεται κάτι τέτοιο, ακολουθήστε τις παρακάτω οδηγίες.
• Μη συνδέετε καλώδια διαφορετικού διαμετρήματος στον ίδιο
ακροδέκτη τροφοδοσίας
. (Η χαλαρότητα στη σύνδεση μπορεί
να προκαλέσει υπερθέρμανση.)
• Κατά τη σύνδεση καλωδίων ίδιου διαμετρήματος, συνδέστε
σύμφωνα με την παρακάτω εικόνα.
Χρησιμοποιήστε το προβλεπόμενο ηλεκτρικό καλώδιο.
Συνδέστε το καλώδιο καλά στον ακροδέκτη. Ασφαλίστε το
καλώδιο χωρίς να εφαρμόζετε μεγάλη δύναμη στον ακροδέκτη.
Εφαρμόστε ροπή σύμφωνα με τον παρακάτω πίνακα.
• Κατά την τοποθέτηση του καλύμματος του κιβωτίου ελέγχου,
φροντίστε να μην τσακίσετε κανένα καλώδιο.
Μοντέλο Hz Volt Εύρος τάσης
Τροφοδοσία
MCA MFA
15
50/60 220-240/220 ±10%
0,4
16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0
ΣΗΜΕΙΩΣΗ
Για λεπτομέρειες, ανατρέξτε στην ενότητα "Ηλεκτρικά
στοιχεία" στο εγχειρίδιο τεχνικών δεδομένων.
A
B
A<B
LN
Καλώδια τροφοδοσίας
Μοντέλο
Ασφάλειες χώρου
εγκατάστασης
Καλώδιο Μέγεθος
15~125
16 A H05VV-U3G
Σύμφωνα με τους
τοπικούς κανονισμούς
Μοντέλο Καλώδιο Μέγεθος
15~125 Θωρακισμένο καλώδιο (2)
0,75-1,25 mm
2
ΣΗΜΕΙΩΣΗ
Για λεπτομέρειες, ανατρέξτε στην ενότητα "Παράδειγμα
καλωδίωσης" στη σελίδα 9.
1 Κάλυμμα ηλεκτρικού πίνακα
2 Είσοδος καλωδίων χαμηλής τάσης στον ηλεκτρικό πίνακα
3 Είσοδος καλωδίων υψηλής τάσης στον ηλεκτρικό πίνακα
4 ∆ιάγραμμα καλωδίωσης
5 Ηλεκτρικός πίνακας
Ροπή σύσφιξης (N•m)
Μπλοκ ακροδεκτών για τηλεχειριστήριο 0,79~0,97
Μπλοκ ακροδεκτών για τροφοδοσία 1,18~1,44
1 2 3
1 ∆ακτυλιοειδής ακροδέκτης
σύσφιγξης
2 Τοποθέτηση μονωτικού
χιτωνίου
3 Καλώδια
4P391823-1A.book Page 8 Thursday, January 22, 2015 10:27 AM
