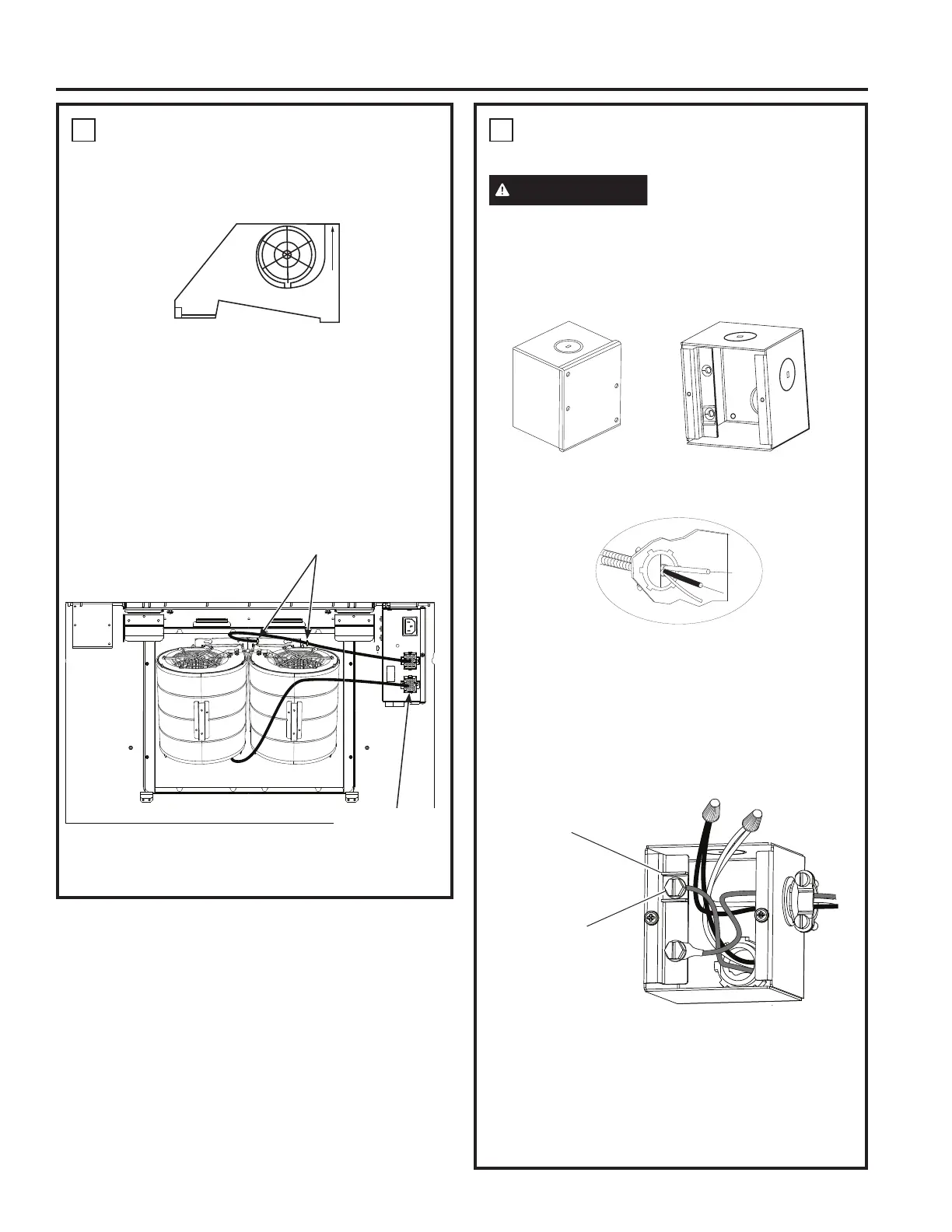

Instrucciones de instalación
5
INSTALE EL MOTOR
I) Alinee la salida del motor con el regulador superior,
como se muestra en la Figura A para la ventilación
superior.
II) Enchufe el motor en la conexión correspondiente sobre
la unidad de control.
III) Repita los pasos I a III con los modelos con motor
doble.
IV) Para los modelos con doble motor, asegure el cable
del motor del lado derecho a los pernos de los cables
como se muestra en la siguiente imagen.
Ventilación Superior
Figura A
6
CONEXIÓN DE LA ELECTRICIDAD
Verifique que la corriente esté apagada en la fuente.
ADVERTENCIA
Si el cableado del hogar no
tiene 2 cables con uno a tierra, el instalador deberá
proveer una conexión a tierra. Cuando el cableado
hogareño sea de aluminio, asegúrese de usar un
compuesto antioxidante y conectores de aluminio a cobre
aprobados por UL.
• Retire la tapa de la caja de empalmes.
• Pase el cableado hogareño a través del tablero en la
parte superior o trasera de la campana y asegure el
mismo con un amortiguador de refuerzo.
• Use tuercas para cables de la lista de UL para conectar
los cables entrantes blanco con blanco y negro con
negro.
• Afloje el tornillo de conexión a tierra verde (con el
soporte de conexión a tierra) en la caja de empalmes.
Enrolle el cable hogareño de cobre sólido en dirección
horaria alrededor del tornillo de conexión a tierra verde
y sobre el soporte. De manera firme, ajuste el tornillo
sobre el rollo.
• Reemplace la tapa de la caja de empalmes y asegúrese
de que los cables no hayan sufrido pellizcos.
NOTA: Para una instalación con cables:
use la misma sólo con los kits de conexión de cables
para campanas de cocina que fueron investigados y que
se encontró que su uso es aceptable con este modelo de
campana para cocina.
Soporte de Conexión
a Tierra
Tornillo Verde
de Conexión a
Tierra
INSTRUCCIONES DE INSTALACIÓN
Pernos de Cables
Instalación de la Ventilación Superior
del Motor Doble
Ubicación
del Conector
Correspondiente
del Motor
