22 49-2000707 Rev. 9
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
7

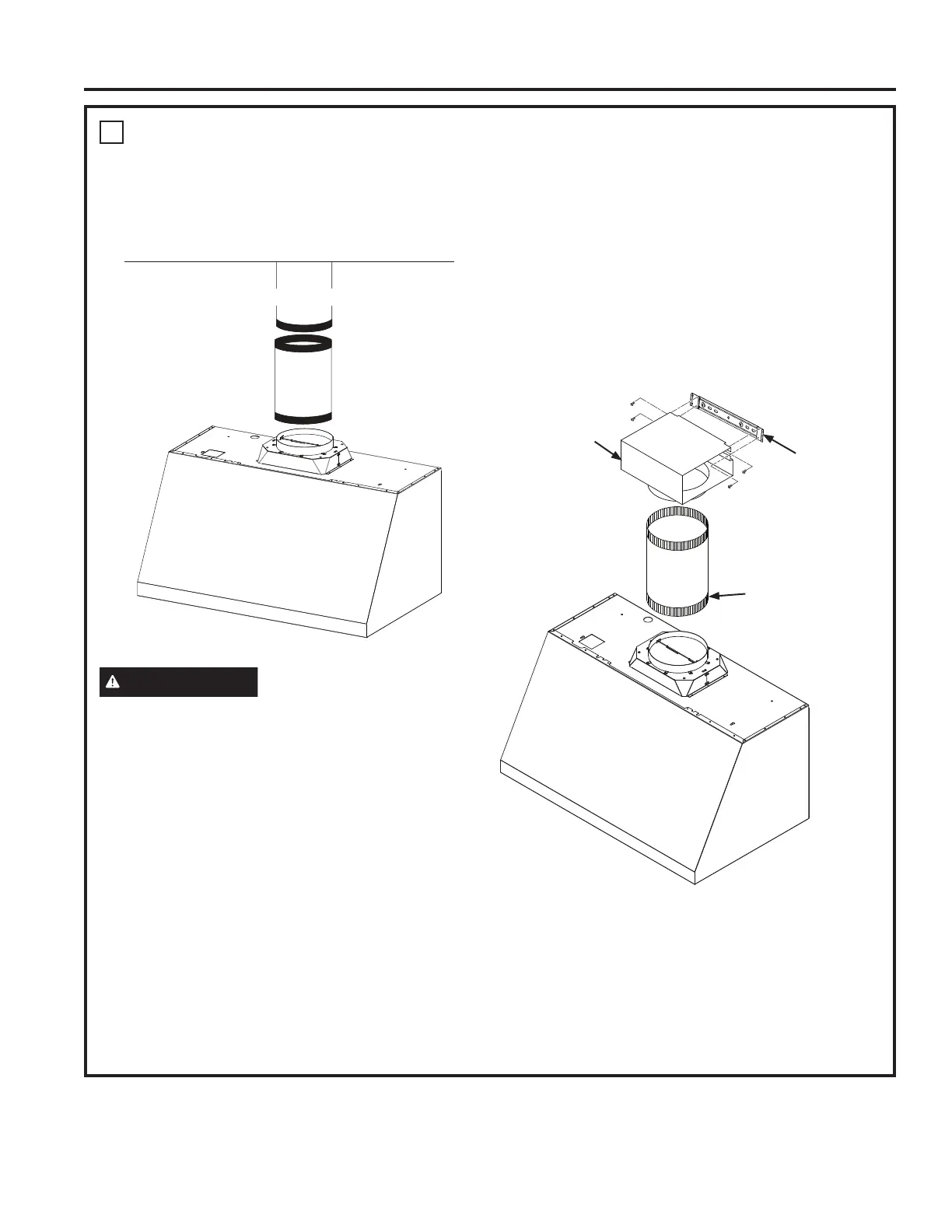

CONECTE EL CONDUCTO
A. Instalación de la Ventilación
• Conecte el conducto hogareño al regulador superior, como
se muestra en la Figura A.
• Selle todas las conexiones con cinta para conductos.
PRECAUCIÓN
No use tornillos metálicos para
planchas en la transición a la conexión del conducto. Hacer
esto impedirá el funcionamiento correcto de los reguladores.
Selle la conexión con cinta únicamente.
B. Instalación de la Recirculación (no
ventilada)
NOTA: Un conducto de recirculación (WB34X30519) y
un Filtro de Carbón (UXCF91) no se encuentran incluidos
con la campana y son necesarios para la instalación de la
recirculación.
1. Adhiera el conducto de recirculación al soporte de
montaje de la tapa del conducto con los tornillos
provistos.
2. Conecte el conducto desde la salida del extractor de la
campana hasta el conducto de recirculación. Use cinta de
conducto para sellar las conexiones.
NOTA: La instalación de la recirculación no se aplica en los
modelos de 48”.
Cielorraso
Figura A
Conducto Hogareño
Conducto de
Recirculación
Soporte de Montaje
de la Tapa del
Conducto
Use cinta (no use
tornillos)
