INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
4
(Método de Montaje Alternativo) INSTALE LA CAMPANA AL SOFITO O
GABINETE (Cont.)
• Perfore dos agujeros piloto de 1/8” en una distancia de
10” desde la pared trasera en los soportes de madera
horizontales. Ésta es la distancia vertical entre las ranuras
de montaje y la pared trasera, como se muestra en la
Figura C.
• Perfore otros dos agujeros piloto de 1/8” en una distancia
de 3” desde la pared trasera en los soportes de madera
horizontales. Ésta es la distancia vertical entre los agujeros
de los tornillos de montaje y la pared trasera, como se
muestra en la Figura C.
• Para la ventilación superior, deje una abertura mínima
(Diám. B) para ubicar el regulador en el sofito o gabinete.
3”

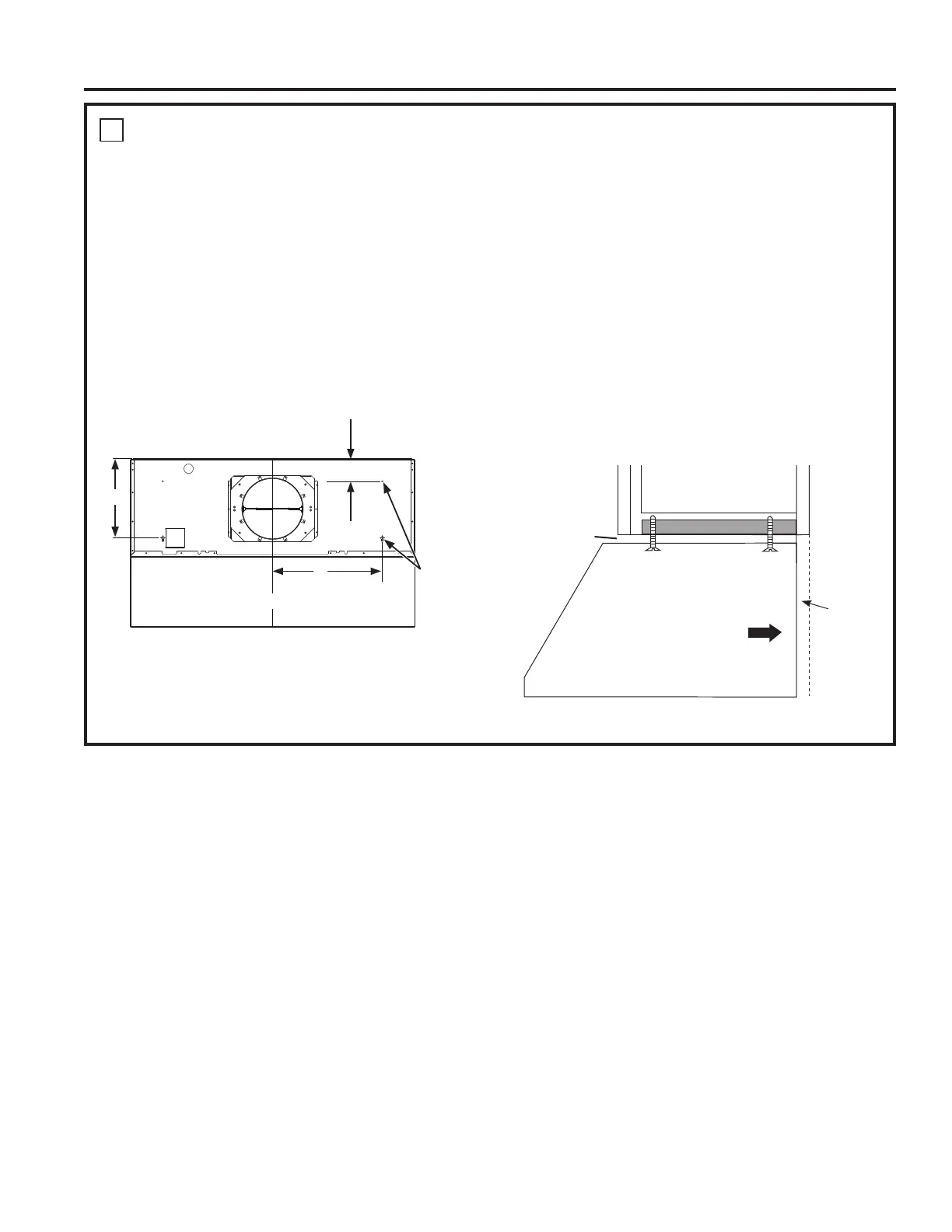

Figura C
Pared Trasera
10"
A
Ranuras
para el
Sofito o
Gabinete
de Montaje
• Conduzca los tornillos de montaje (A) por las vigas hasta
que sobresalgan ¼”. Esta brecha de ¼” brindará espacio
libre para adherir las ranuras en la parte superior de la
campana.
• La campana también se deberá asegurar a la pared
trasera. Siga las instrucciones de la página 18, “Perfore las
Ubicaciones de los Agujeros de Montaje Inferiores” para la
instalación sobre la pared trasera.
• Siga las instrucciones de la página 17, “Ubicaciones del
Cableado Hogareño”, para la configuración del cableado.
• Levante la campana sobre los tornillos de montaje. Vuelva
a deslizar la misma sobre la pared trasera.
• Pase el cableado hogareño a través del tablero sobre la
parte trasera o superior de la campana.
• Ajuste los tornillos(A) de montaje.
• Una vez que la campana se encuentre asegurada al sofito
o gabinete, coloque los tornillos (C) para asegurar la
campana a la pared trasera.
Brecha de ¼”
Sofito o Gabinete
Pared
Trasera
Adhiera las Ranuras y
Presione contra la Pared
