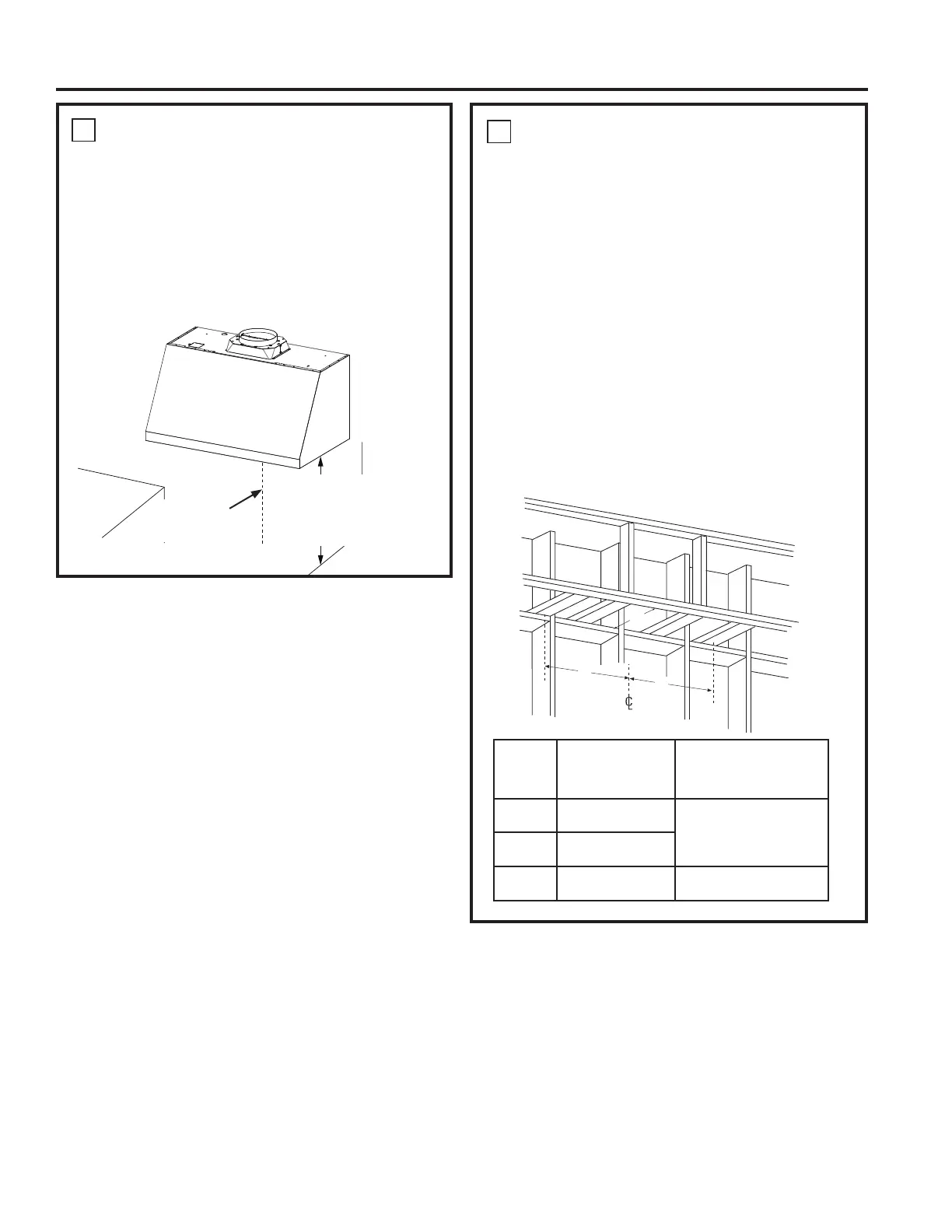

49-2000707 Rev. 9 19
3
INSTALE LA CAMPANA EN LA
PARED
• Pase el cableado hogareño a través del tablero sobre la
parte trasera o superior de la campana.
• Levante la campana y coloque la misma sobre los
ganchos en la barra de instalación. Permita que la
campana se deslice hasta su posición.
• Asegúrese de que la campana esté nivelada y centrada.
• Ajuste los tornillos de anclaje de pared (C) para finalizar
la instalación del cuerpo de la campana sobre la pared.
• Retire la tapa de la caja de empalmes dentro de la
campana.
Mínimo de 24” sobre la cocina
eléctrica o sobre la superficie
de cocción, o mínimo de 30”
sobre la cocina a gas o sobre
la superficie de cocción, y
máximo de 36” recomendado
Línea Central
del Espacio de
Instalación
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
4
(Método de Montaje Alternativo)
INSTALE LA CAMPANA AL
SOFITO O GABINETE
SALTEE ESTE PASO SI USARÁ UN MÉTODO DE
MONTAJE DE PARED
IMPORTANTE: El marco del sofito o gabinete deberán
poder sostener 100 lbs. para los modelos de 30" y 36" y
150 lbs. para los modelos de 48".
Cuando sea necesario, la campana podrá ser instalada
de modo que sea sostenida por el sofito o gabinete.
• El sofito deberá estar construido de vigas de 2”x4”.
• Use un nivel para dibujar la línea central de la superficie
de cocción o de la cocina.
• Continúe la línea central hacia delante en la parte
inferior del sofito.
• Instale los soportes de madera horizontales entre las
vigas de 2”x4”, a la distancia A hacia la izquierda y
derecha, de acuerdo con la siguiente tabla.
“A”
Línea Central
hasta la Viga
Central
“B”
Abertura para el
conducto de la
ventilación superior
Modelo
de 30”
8-3/4”
8-3/8” W x
11-1/4” H
Modelo
de 36”
13-3/4”
Modelo
de 48”
17-3/4”
10-5/8” W x
11-1/4” H
B
A
A
