44 49-2000930 Rev. 3

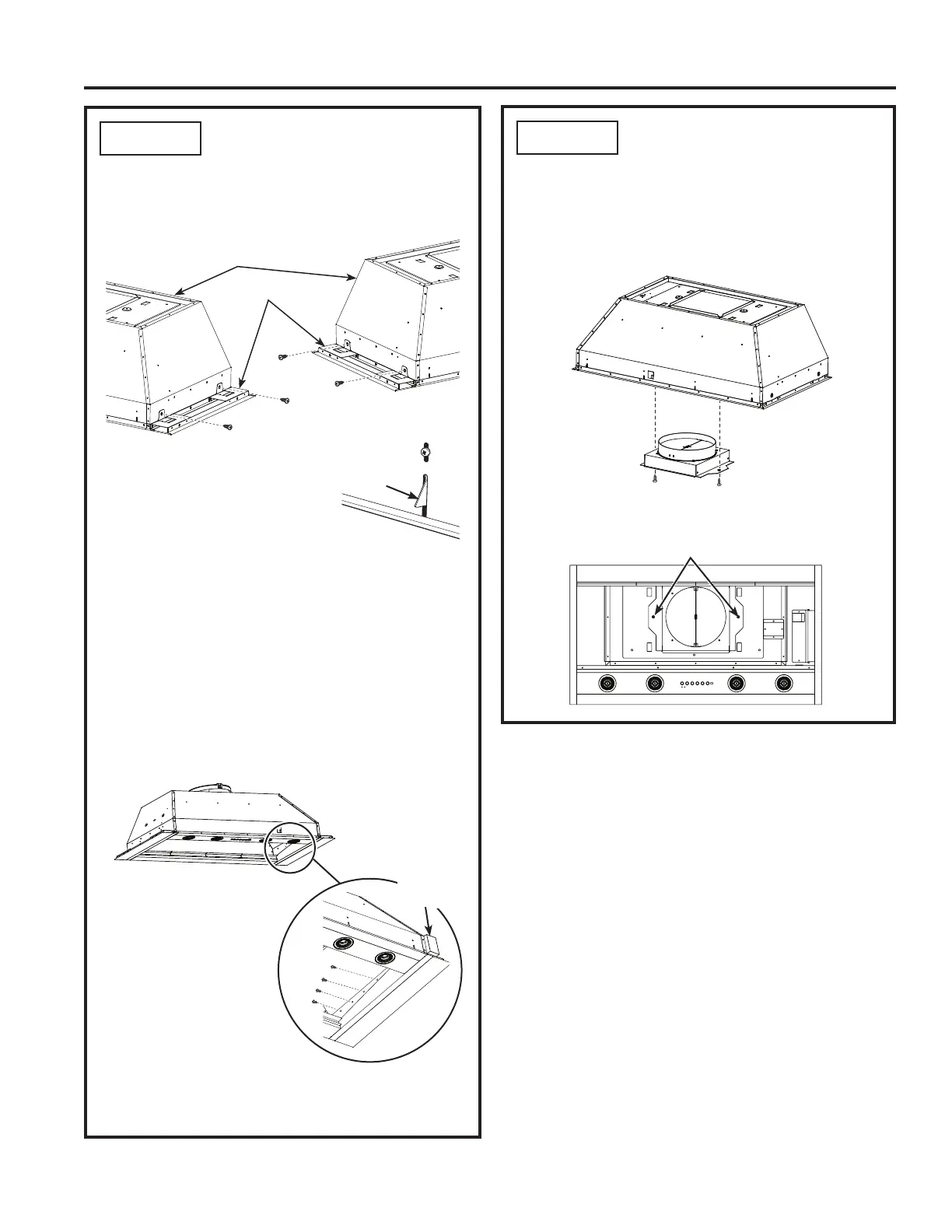

ÉTAPE 3
INSTALLATION DE LA
HOTTE À L’ARMOIRE
1. Installez les panneaux latéraux gauche et droit sur le
cône d’aspiration à l’aide des 4 vis (B) fournies
2.
Placez le câblage domestique
de façon qu'il ne gêne pas.
3. Poussez le cône d’aspiration
directement vers le haut dans
l’ouverture jusqu’à ce que les
languettes de verrouillage
temporaires s’enclenchent. Les
languettes de verrouillage sont conçues pour maintenir
la gaine d’insertion en place jusqu’à la fixation au moyen
des vis.
REMARQUE : Les languettes de verrouillage ne sont
pas conçues pour supporter tout le poids de la gaine
d’insertion. Ne laissez pas la gaine d’insertion sans
surveillance tant que les vis ne sont pas posées.
4. Vissez les 8 vis (L) (4 par côté) vers les côtés gauche
et droit sur les montants latéraux de la structure de
l’enceinte. Nous recommandons de commencer par un
coin et de poser les vis en diagonale pour s’assurer
que la hotte arrive à égalité avec l'enceinte.
ÉTAPE 4
INSTALLATION DU
REGISTRE
1. Une fois la hotte en place, scellez le conduit au registre
avec du ruban à conduit. (N’UTILISEZ PAS DE VIS.)
2.
Installez le registre dans le bas de l’ouverture du
ventilateur d’échappement à l’aide des 2 vis fournies (D).
a. Assurez-vous que le registre s’ouvre librement.
b. Serrez les 2 vis (D).
Installation - UVC 9480
Vis
Languette de
verrouillage
Montant
2 x 4
Panneau latéral
(1 par côté)
Cône d’aspiration
INSTALLATION
