49-2000930 Rev. 3 45
INSTALLATION
ÉTAPE 5

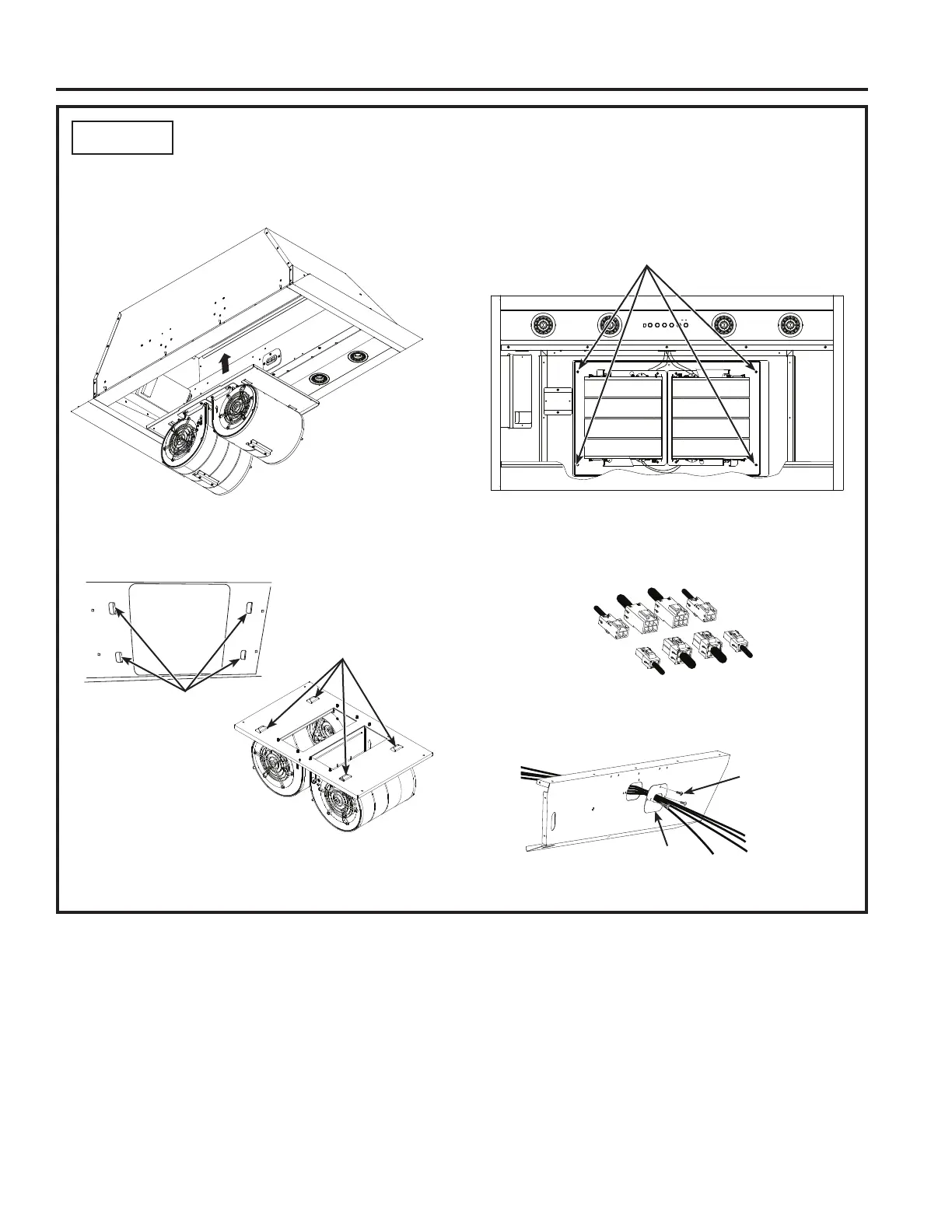

INSTALLATION DE L’ASSEMBLAGE MOTEUR - UVC-9420 ET 9480
MÉTHODE 1
1. Soulevez l’ensemble moteur dans l’encastrement de la
hotte.
2. Insérez les languettes du moteur du ventilateur dans les
fentes de la hotte et faites-le glisser de façon à ce que le
moteur glisse de droite à gauche dans les 4 fentes.
3. Serrez les 4 vis (retirées plus tôt) - Consultez la section
« Retrait de l’ensemble moteur de la hotte ». Assurez-
vous que le moteur est fixé solidement sur le cône
d’aspiration.
4. Rebranchez les 4 câbles du moteur à ceux situés sur
le côté de la hotte et insérez-les dans l’espace protégé
sous le panneau de commande.
5. Montez le couvercle métallique en serrant les 3 vis pour
sécuriser le couvercle au corps de la hotte.
Installation - UVC 9420 et 9480
Fentes sur la
hotte
Languettes de
montage
Vis
Raccords sur le
côté de la hotte
Raccords sur le
côté du moteur
Couvercle
métallique
Vis
