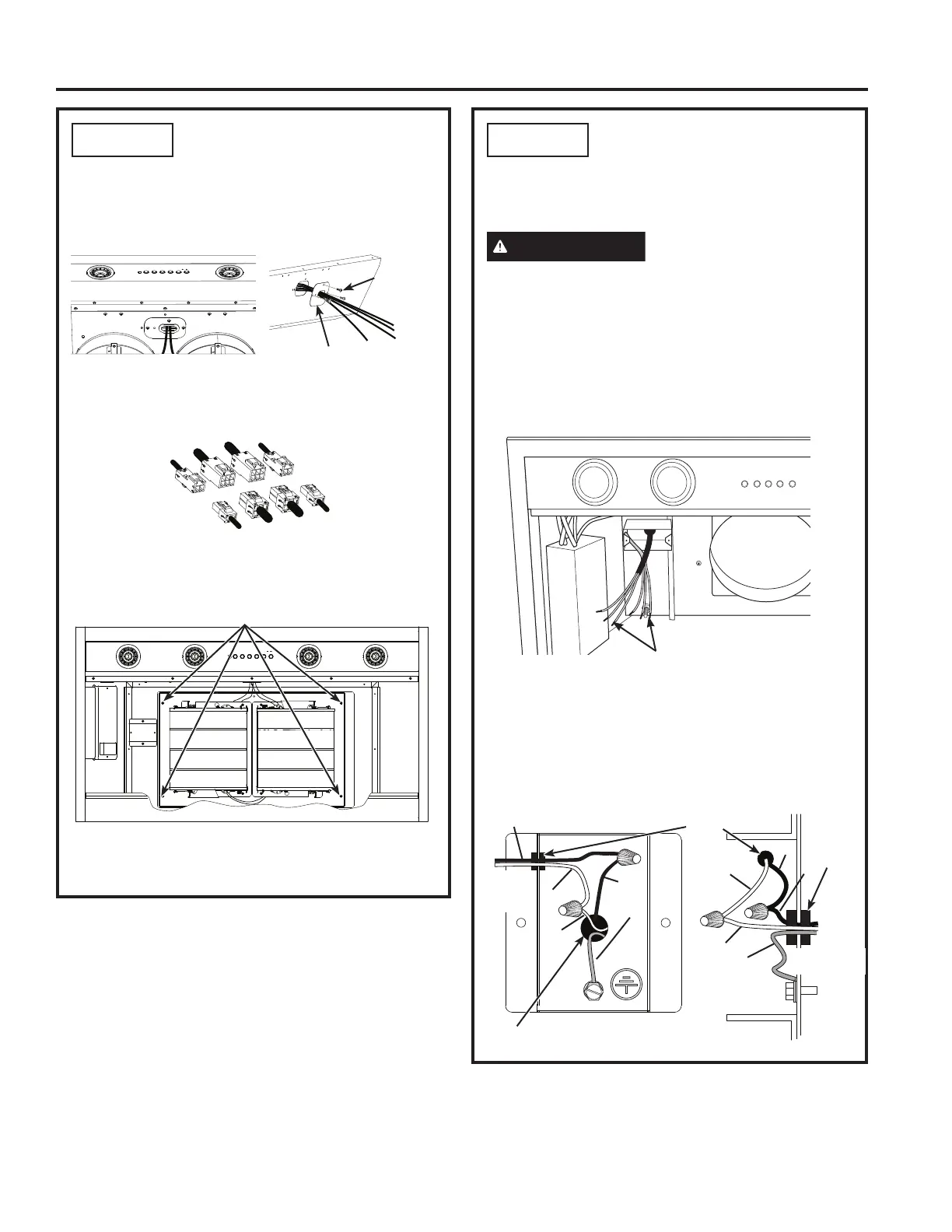

49-2000930 Rev. 3 43
INSTALLATION
Installation - UVC 9480
ÉTAPE 1
RETRAIT DE
L’ENSEMBLE MOTEUR DE LA
HOTTE
1. Retirez le couvercle métallique en enlevant les 3 vis
afin d’accéder aux raccords.
2. Débranchez les 2 raccords du câble de moteur et des 2
raccords du condensateur.
3. Retirez les 4 vis qui fixent le support de moteur
commun à la partie supérieure du cône d’aspiration.
Conservez les vis pour l’installation.
4. Retirez l’ensemble moteur de la hotte en le glissant afin
de le dégager des languettes de montage.
Vis
Couvercle métallique
Vis
Raccords sur le
côté de la hotte
Raccords sur le
côté du moteur
ÉTAPE 2
CONNEXION DES
CÂBLES ÉLECTRIQUES
Vérifiez que l’alimentation électrique est coupée à la
source.
AVERTISSEMENT
Si le câblage domestique
n'est pas du type à 2 fils plus fil de mise à la terre, un
électricien doit convertir votre câblage pour satisfaire ces
spécifications. Si le câblage domestique est en aluminium,
assurez-vous d’utiliser un composé antioxydant et des
connecteurs aluminium-cuivre approuvés UL
1. Tirez les câbles d’alimentation électrique à travers
la paroi du cône d’aspiration et fixez le serre-câble.
Enfilez le câble de maison dans la boite de jonction
avant d’insérer la hotte dans l’ouverture de l’armoire.
2.
Reliez le fil blanc de l’alimentation électrique (A) au fil
blanc de la hotte (D) avec un capuchon de connexion.
Reliez le fil noir de l’alimentation électrique (B) au fil
noir de la hotte (C) avec un capuchon de connexion.
Connectez le fil de terre du domicile (E) sur le fil vert de
la hotte à l’aide d’un capuchon de connexion.
Câbles
Serre-câble
Câblage
de la
hotte
A
A
D
D
E
E
B
B
C
C
Alimentation
électrique
Serre-
câble
Serre-
câble
