DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
12
HD1415

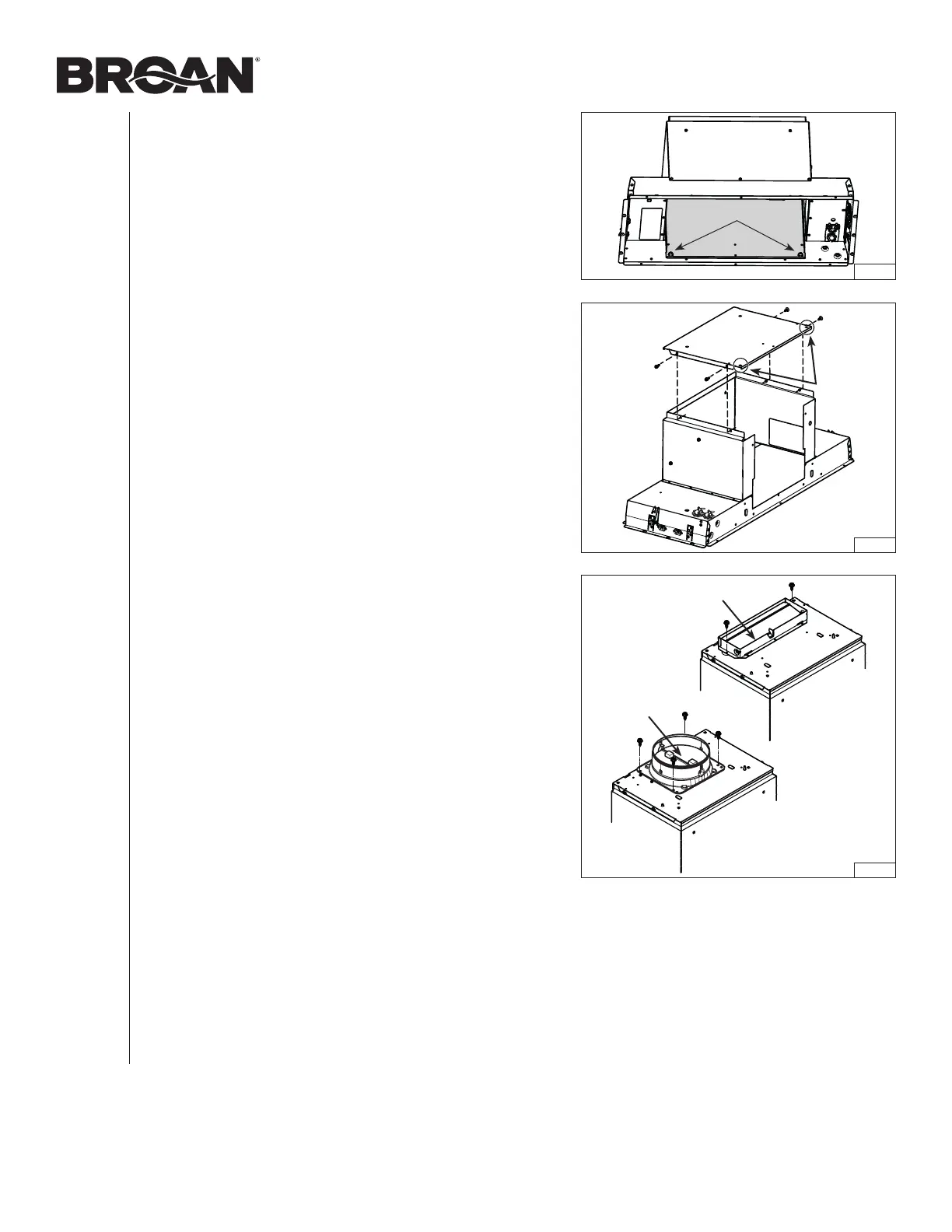

FIG. 21
ÉCROUS
PRÉPARATION DE L’APPAREIL (suite)
installation en évacuation horizontale seuleMent
(suite)
7. Par l’intérieur de l’appareil, détacher la plaque arrière (en
gris dans la FIG. 21) en retirant ses 2 écrous de retenue
à l’aide d’une douille de 3/8 po de diamètre. Mettre de
côté les écrous et la plaque.
8. Installer la plaque arrière sur le dessus de l’appareil, où se
trouvait la plaque de support du ventilateur. La placer de
façon à ce que les trous situés près des coins se trouvent
à l’arrière de l’appareil. L’assembler au dessus de l’appareil
à l’aide des 4 vis retirées précédemment à l’étape 6
(FIG. 22).
installation en évacuation verticale seuleMent
9. Pour un conduit rectangulaire, utiliser 2 vis à métaux
no. 8-18 x 1/4 po (incluses) pour fixer l’adaptateur/volet
de 3¼ po x 10 po (inclus) sur le dessus de l’appareil, par
dessus l’ouverture d’évacuation du ventilateur (FIG. 23).
NOTE : Le pivot du volet doit être placé vers l’avant de
l’appareil.
Pour un conduit rond, utiliser 4 vis à métaux
no. 8-18 x 1/4 po (incluses) pour fixer l’adaptateur/volet
de 6 po rond (inclus) sur le dessus de l’appareil, par dessus
l’ouverture d’évacuation du ventilateur (FIG. 23).
NOTE : Le pivot du volet doit être parallèle aux côtés de
la hotte.
HJ0255
FIG. 23
HD1416
FIG. 22
TROUS
PIVOT
PIVOT
