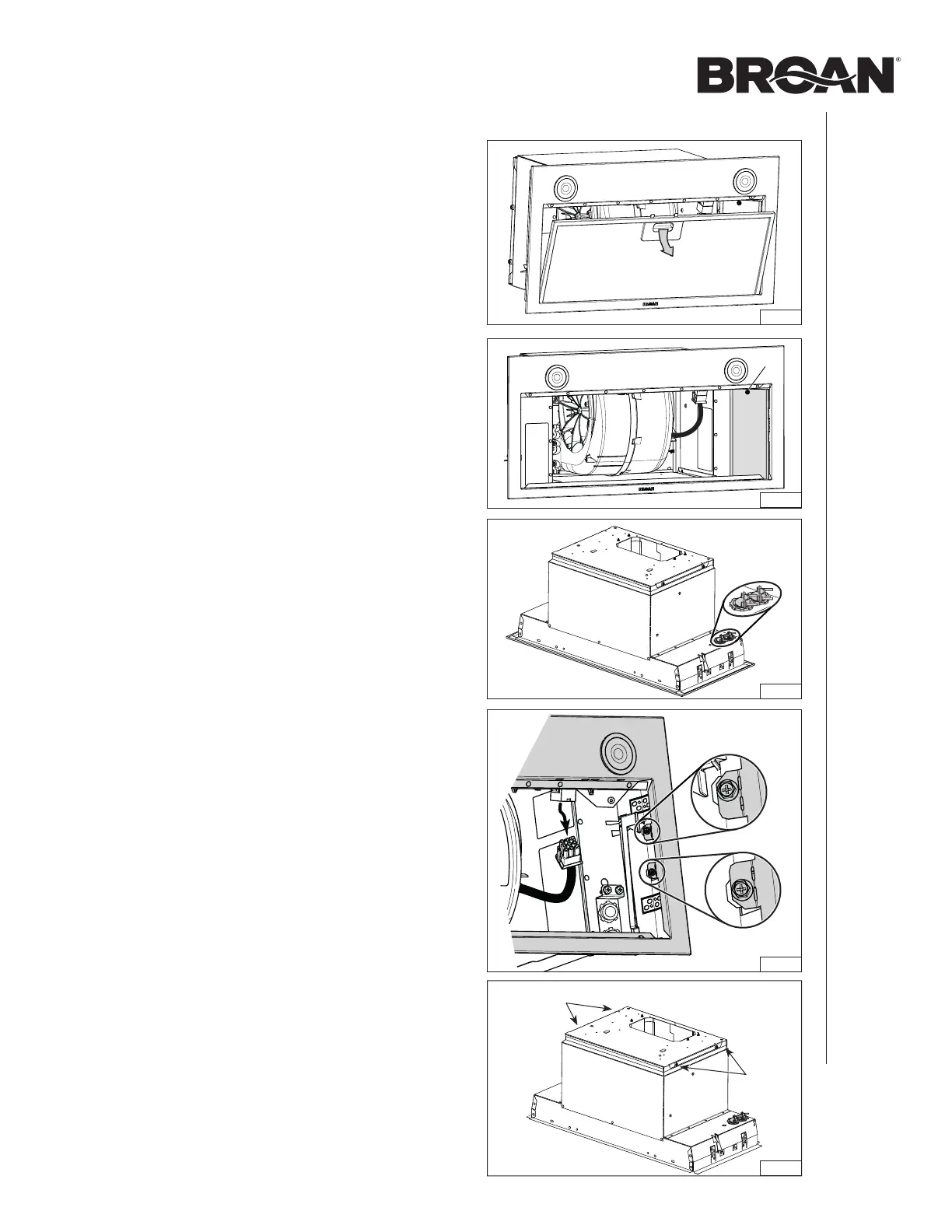

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
11
PRÉPARATION DE L’APPAREIL
toutes les installations
1. Le cas échéant, retirer toute présence de pellicule de
plastique protectrice sur la hotte ou ses pièces.
2. Retirer le filtre à graisses en appuyant sur le loquet et en
le basculant vers le bas (FIG. 16). Mettre le filtre de coté.
3. Détacher le couvercle du compartiment électrique (en
gris dans la FIG. 17) de l’intérieur de l’appareil en retirant
sa vis de retenue. Retirer le sac de pièces de l’arrière du
couvercle. Mettre de côté le sac de pièces et le couvercle
avec sa vis.
HD1345
FIG. 16
HD1349
VIS
FIG. 17
HD1414
FIG. 18
4. Perforer les deux ouvertures préamorcées (en gris dans la
FIG. 18). Installer, dans chaque trou, un serre-fils approprié
de 7/8 po de diamètre (non inclus).
NOTE : L’ensemble de cordon d’alimentation HCK44
(optionnel) peut être utilisé au lieu du câble d’alimentation
électrique domestique. Voir les instructions incluses avec
l’ensemble de cordon d’alimentation HCK44.
installation en évacuation horizontale seuleMent
5. Débrancher le câble du ventilateur de son connecteur situé
sur le châssis. Démonter le châssis de la hotte en retirant
ses 4 vis de retenue (deux par côté, encerclées dans la
FIG. 19). Mettre de côté le châssis avec ses vis.
6. Retirer les 4 vis (2 par côté) retenant la plaque de support
du ventilateur au dessus de la hotte (FIG. 20). Soulever
soigneusement cette plaque avec le ventilateur et la mettre
de côté. La plaque avec le ventilateur sera réinstallée plus
tard dans l’appareil.
HD1360
FIG. 20
VIS
VIS
HD1359
FIG. 19
