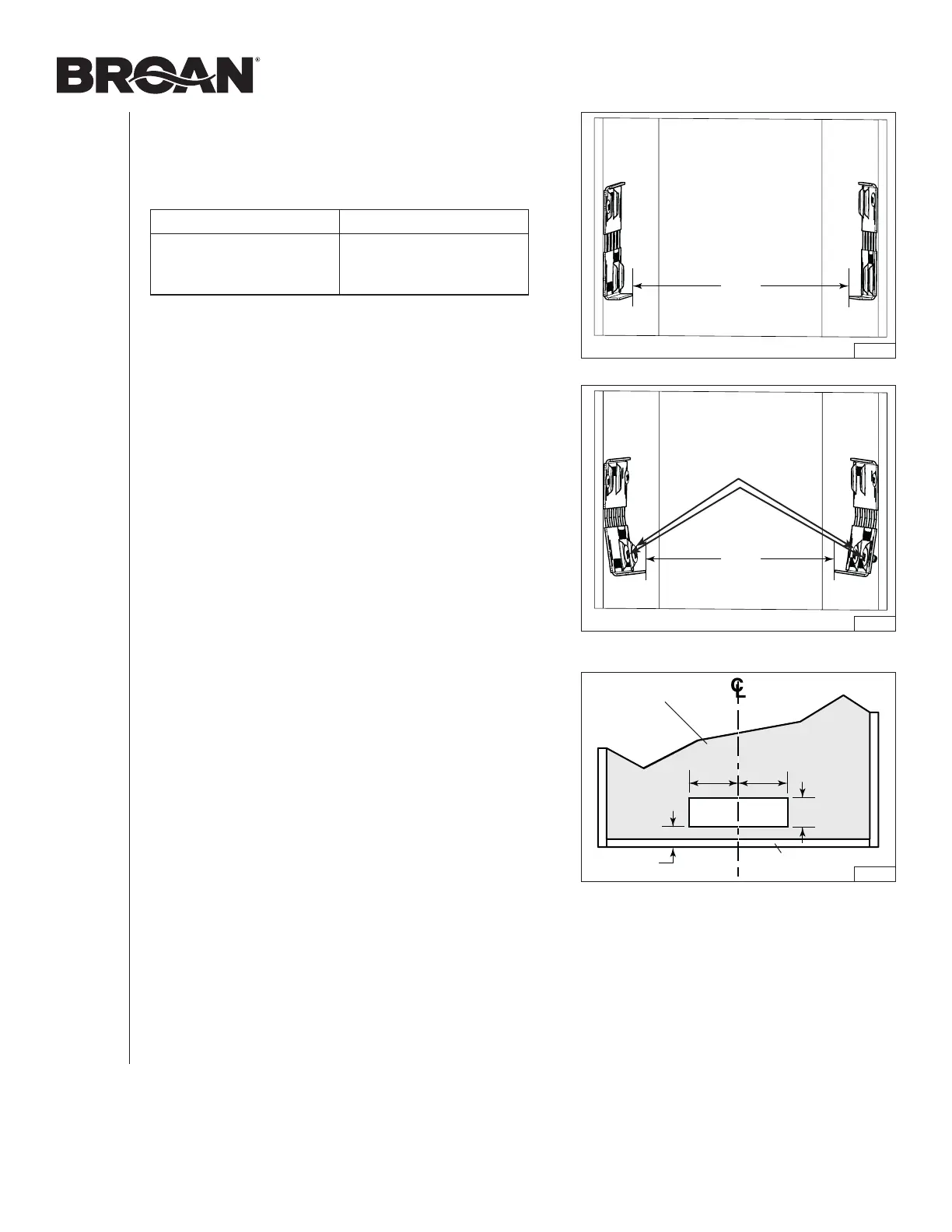

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
10
5¼ po5¼ po
3½ po
3/4 po
HH0318F
FIG. 15
MUR ARRIÈRE
DE L’ARMOIRE
BASE DE
L’ARMOIRE
PRÉPARATION DE L’ARMOIRE (suite)
7. Mesurer la distance entre les rebords du bas des deux
supports (F) (FIG. 13). Le tableau ci-dessous indique les
distances appropriées nécessaires :
reborD étroit reborD large
F
De 19-3/8 po
à < 19-9/16 po
F
De 19-9/16 po
à 19-13/16 po
Si la distance mesurée est trop grande, visser, dans chacun
des trous en relief inférieurs des supports, 2 vis à métaux
nº 8-32 x 1/4 po; ceci fera plier légèrement la partie inférieure
des supports (FIG. 14). Visser les deux supports jusqu’à
l’obtention de la distance appropriée.
installation en évacuation horizontale seuleMent
Cette hotte encastrable est configurée en usine pour évacuer
verticalement; toutefois, il est possible qu’elle évacue
horizontalement (avec conduit de 3¼ po x 10 po seulement.
8. Découper le trou pour l’évacuation horizontale dans le mur
arrière de l’armoire aux dimensions indiquées. (FIG. 15).
F
HD1376
FIG. 13
F
HD1377
FIG. 14
Vis dans les trous
en relief inférieurs
