DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
13
INSTALLATION DE L’APPAREIL
1. Acheminer le câble d’alimentation électrique du panneau
de distribution jusqu’à l’emplacement de l’appareil. Prévoir
une longueur de 2 pi à l’intérieur de l’armoire. Passer le
câble d’alimentation dans la hotte à travers un des serre-fils
de 7/8 po de diamètre péalablement installé.
NOTE : Non nécessaire si l’ensemble de cordon
d’alimentation HCK44 est utilisé.
2. Acheminer les câbles 14/2 et 14/3 provenant des
commandes murales jusqu’à l’emplacement de l’appareil.
Prévoir une longueur de 2 pi à l’intérieur de l’armoire. Passer
le câble 14/2 et le câble 14/3 dans la hotte à travers l’autre
serre-fils de 7/8 po de diamètre péalablement installé.

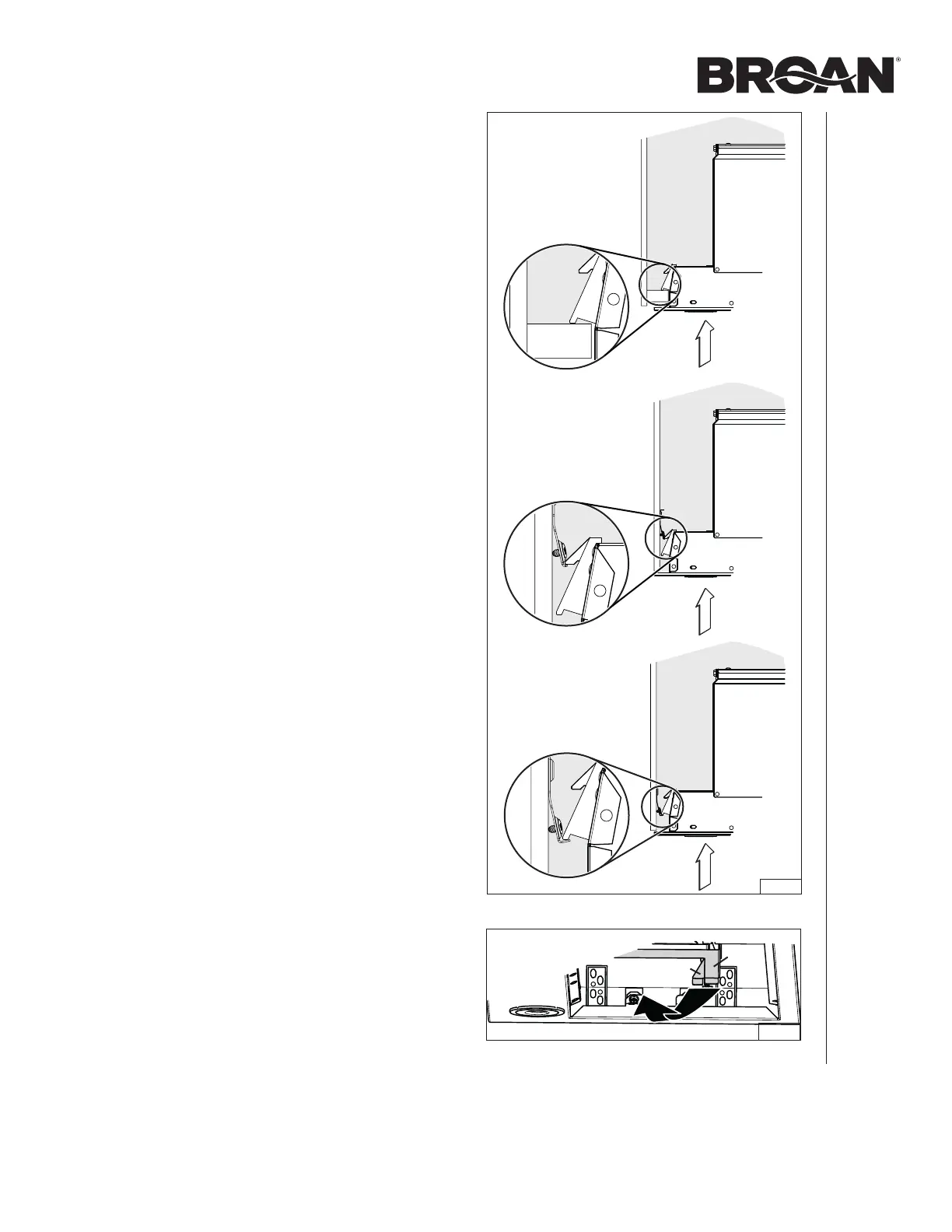

3. Insérer l’appareil dans l’armoire, jusqu’à ressentir un « clic »
provenant des deux côtés de l’appareil, confirmant que les
crochets Ease of Install s’appuient sur le dessus des côtés
de la base de l’armoire , ou sur les rebords des supports
d’armoire ou (FIG. 24). Bouger l’appareil de gauche
à droite, d’avant à l’arrière et le lever pour vérifier que les
crochets Ease of Install retiennent l’appareil à l’intérieur de
l’armoire.
NOTE : L’appareil dépassera un peu l’armoire jusqu’à ce
qu’il soit vissé dans celle-ci.
HD1374
FIG. 24
NOTE : Si, pour quelque raison que ce soit, l’appareil devait
être enlevé de l’armoire, il est possible de désengager
les crochets Ease of Install. Pour ce faire, tout en
retenant la hotte et en poussant sur un de ses côtés,
lever simultanément les deux leviers des crochets
Ease of Install (1 et 2, en gris dans la FIG. 25) de
l’autre côté de la hotte jusqu’à ce que les crochets
soient désengagés.
HD1375
FIG. 25
1
2
