Product Assembly, GT-LP (Leg Press), STEP 4i

26

STEP 2c: Install Foot Plate to Bottom Frame

Part # Assembly Parts List QTY

GT-X-001-ASM Frame, Bottom - Assembly w/ Serial # 1

GT-X-003-ASM Frame, Front, Upright - Assembly 1

GT-X-004 Frame, Top 1

GT-X-005-ASM Frame, Rear, Upright - Assembly 1

Part # Assembly Hardware QTY

GT-X-085 Washer, Spring, 1/2" - BLK 2

GT-X-088 Washer, Flat, 1/2" - BLK 8

GT-X-099 Bolt, Hex Head, 1/2" x 3" - BLK 2

GT-X-116 Nut, Nylon Lock, 1/2" - BLK 6

Please Hand Tighten All Nuts & Bolts Until STEP 5

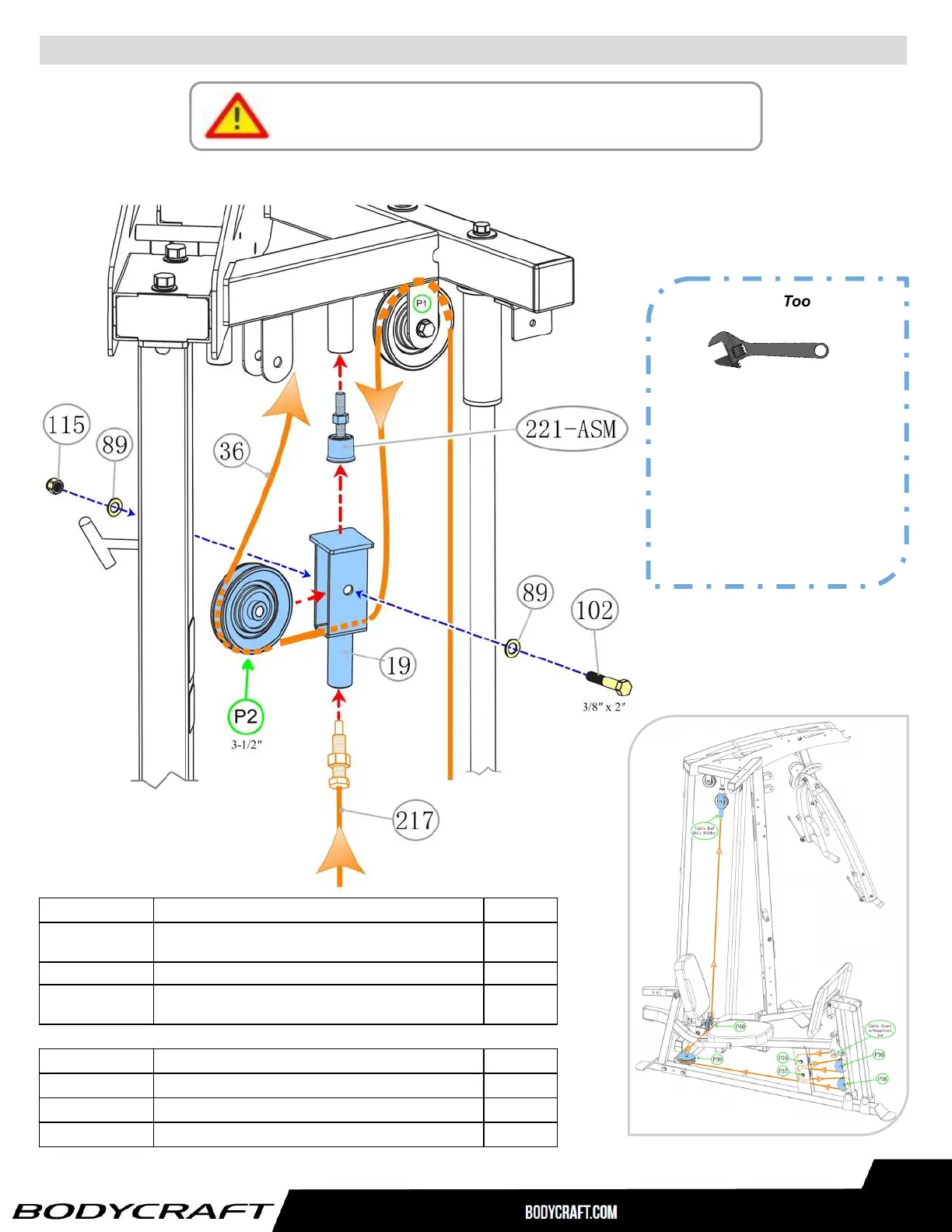

STEP 4i: Install Adjustable Stopper and Leg Press Cable

GT-X-LP-217 Cable, Leg Press, 4,850mm (191") 1

GT-X-LP-221-ASM

Adjustable Stopper, between Top Connector Frame &

Single Block Pulley - Assembly 1

Part # Assembly Hardware QTY

GT-X-089 Washer, Flat, 3/8" - BLK 2

GT-X-102 Bolt, Hex Head, 3/8" x 2" L - BLK 1

GT-X-115 Nut, Nylon Lock, 3/8" - BLK 1

Recommended Tool

ADJUSTABLE WRENCH

Screw in Adjustable Stopper 50%

into the Top Connecting Frame.

Then screw in Cable (217) Bolt

50% into the Pulley Block.

Tighten both Jam Nus at this time.

Part # Assembly Parts List QTY

GT-X-019

Pulley Block, Single Closed Flat End, w/ Cable End

Threaded Shaft 1
