Product Assembly, GT-LP (Leg Press), STEP 4a

21

STEP 2c: Install Foot Plate to Bottom Frame

Part # Assembly Parts List QTY

GT-X-001-ASM Frame, Bottom - Assembly w/ Serial # 1

GT-X-003-ASM Frame, Front, Upright - Assembly 1

GT-X-004 Frame, Top 1

GT-X-005-ASM Frame, Rear, Upright - Assembly 1

Part # Assembly Hardware QTY

GT-X-085 Washer, Spring, 1/2" - BLK 2

GT-X-088 Washer, Flat, 1/2" - BLK 8

GT-X-099 Bolt, Hex Head, 1/2" x 3" - BLK 2

GT-X-116 Nut, Nylon Lock, 1/2" - BLK 6

Please Hand All Nuts & Bolts Until STEP 5

Part # Assembly Parts List QTY

GT-X-LP-212 Spacer, 10.5mm OD x 16mm ID x 46mm L - Chrome 2

GT-X-LP-217 Cable, Leg Press, 4,850mm (191") 1

Part # Assembly Hardware QTY

GT-X-LP-237 Bolt, Hex Head, 3/8″ x 5″ L - BLK 1

GT-X-LP-245 Washer, Flat, 3/8″ - BLK 2

GT-X-LP-251 Nut, Nylon Lock, 3/8″ - BLK 1

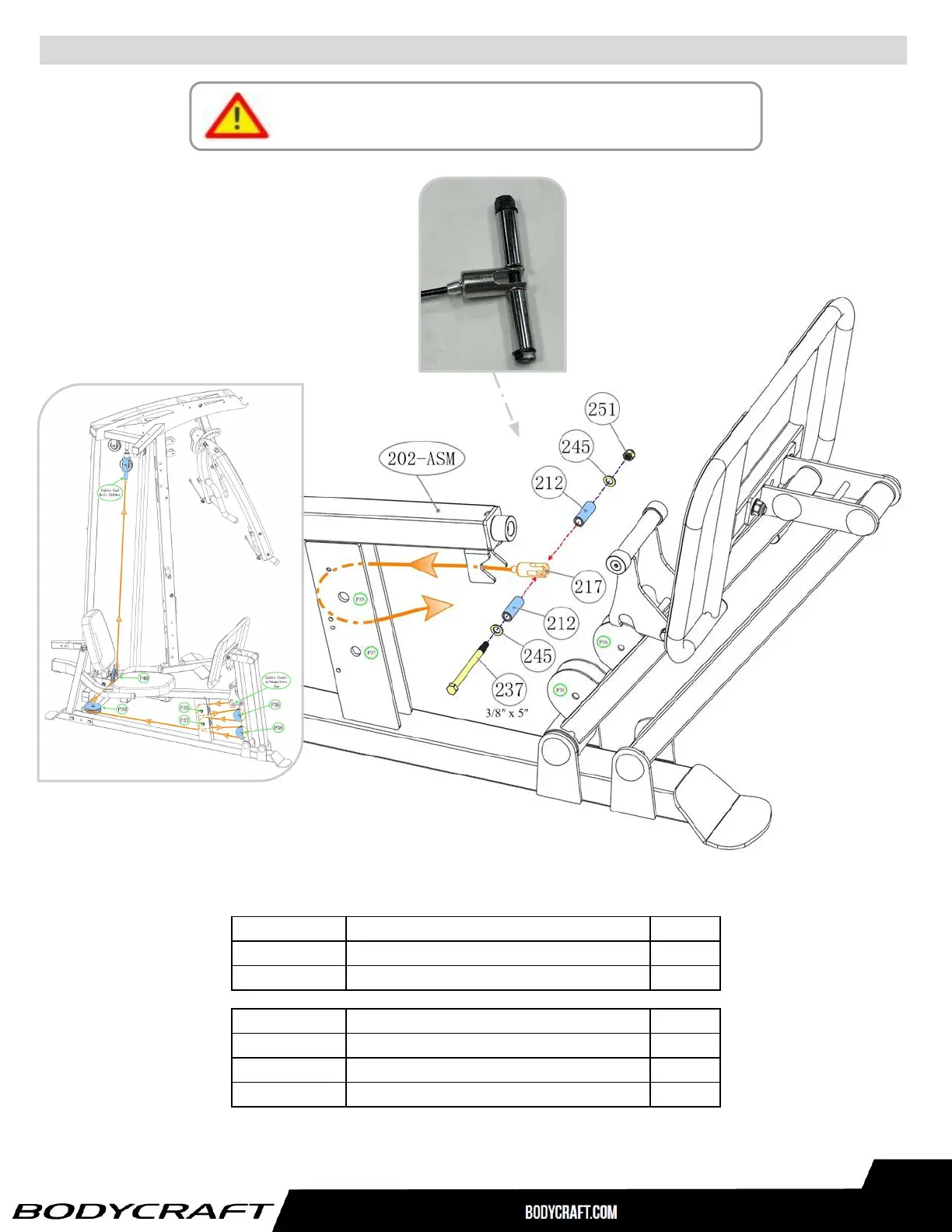

STEP 4a: Install Cable w/ Spacers
