Product Assembly, GT-LP (Leg Press), STEP 4b - 4c

22

STEP 2c: Install Foot Plate to Bottom Frame

Part # Assembly Parts List QTY

GT-X-001-ASM Frame, Bottom - Assembly w/ Serial # 1

GT-X-003-ASM Frame, Front, Upright - Assembly 1

GT-X-004 Frame, Top 1

GT-X-005-ASM Frame, Rear, Upright - Assembly 1

Part # Assembly Hardware QTY

GT-X-085 Washer, Spring, 1/2" - BLK 2

GT-X-088 Washer, Flat, 1/2" - BLK 8

GT-X-099 Bolt, Hex Head, 1/2" x 3" - BLK 2

GT-X-116 Nut, Nylon Lock, 1/2" - BLK 6

Please Hand Tighten All Nuts & Bolts Until STEP 5

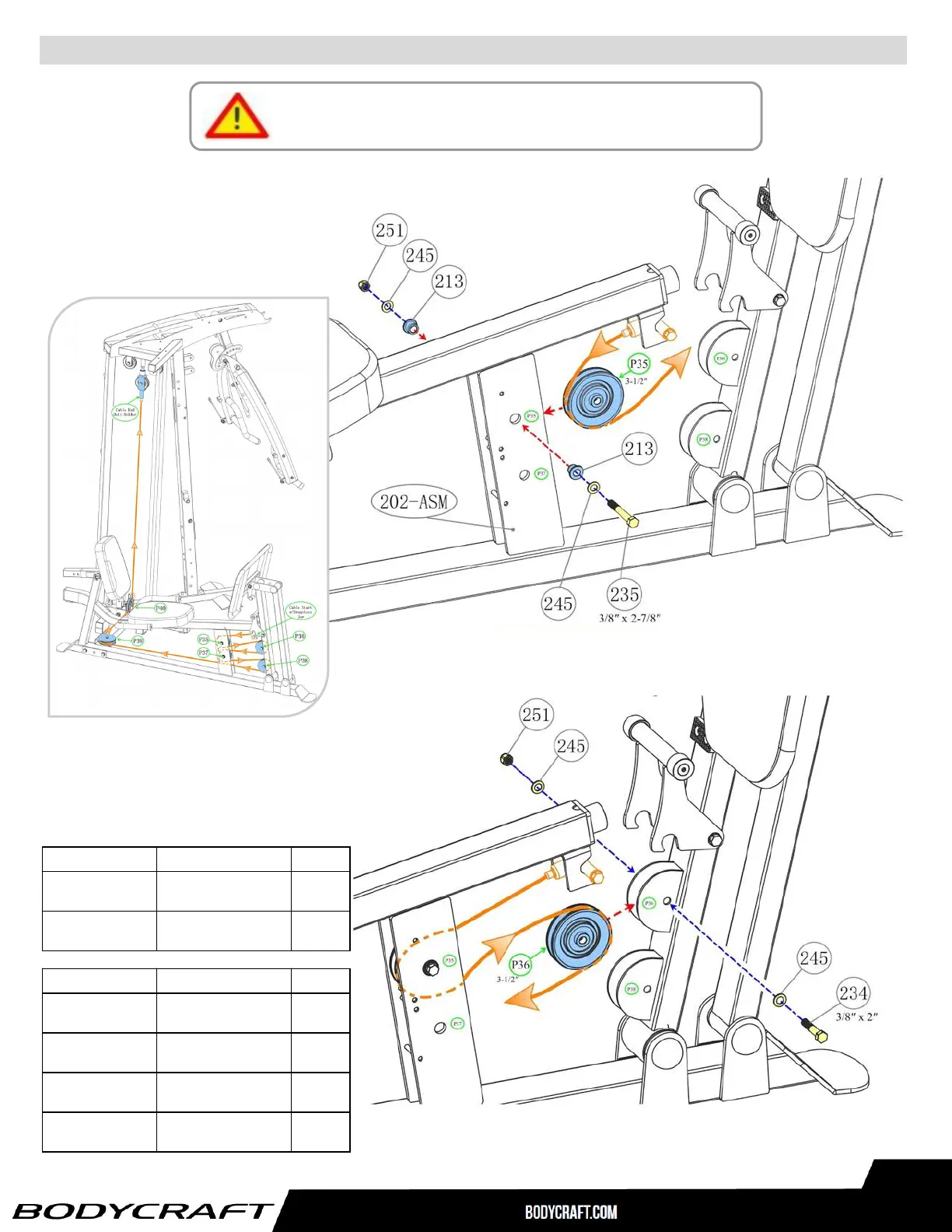

STEP 4b - 4c: Install Pulleys P35 & P36 (3-½”)

Part # Assembly Parts List QTY

GT-X-LP-213

Bushing, Plastic, for

Pulley to Frame 2

GT-X-LP-227

Pulley, 90mm (3-1/2")

x δ26mm ID 2

Part # Assembly Hardware QTY

GT-X-LP-234

Bolt, Hex Head, 3/8″ x

2″ L - BLK 1

GT-X-LP-235

Bolt, Hex Head, 3/8″ x

2-7/8″ L - BLK 1

GT-X-LP-245

Washer, Flat, 3/8″ -

BLK 4

GT-X-LP-251

Nut, Nylon Lock, 3/8″ -

BLK 2
