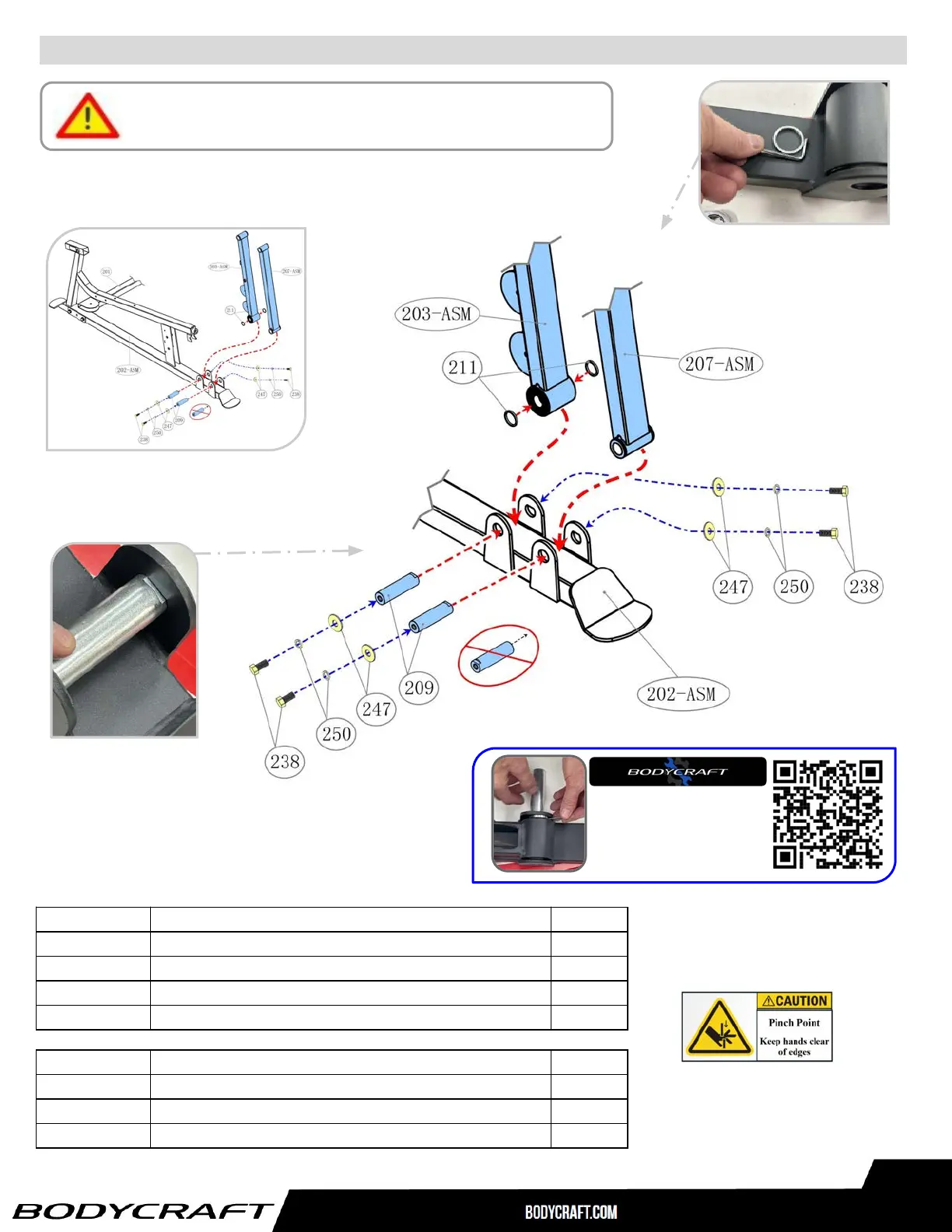

Product Assembly, GT-LP (Leg Press), STEP 2a - 2b

14

STEP 2a - 2b: Install Front & Rear Leg Supports

Please Hand Tighten All Nuts & Bolts Until STEP 2f

Part # Assembly Parts List QTY

GT-X-LP-203-ASM Leg Press Support, Rear - Assembly 1

GT-X-LP-207-ASM Leg Press Support, Front - Assembly 1

GT-X-LP-209 Axle, w/ one side flat notch , 25mm OD x 1/2" ID threaded x 90mm L 2

GT-X-LP-211 Spacer, for Inner Side of Bottom Axle in the Rear Leg Support Frame 2

Part # Assembly Hardware QTY

GT-X-LP-238 Bolt, Hex Head, 1/2″ x 1″ L - BLK 4

GT-X-LP-247 Washer, Flat, Large, φ12 - BLK 4

GT-X-LP-250 Washer, Spring, 1/2" - BLK 4

TIP: Use a sm Allen Wrench to

lower the Inner Spacer #211

during installation of Rear

Support Assembly #203-ASM

Flat notch through the

right side to left side.

Watch Assembly Video

GT-LP (Leg Press)

STEP 2b
