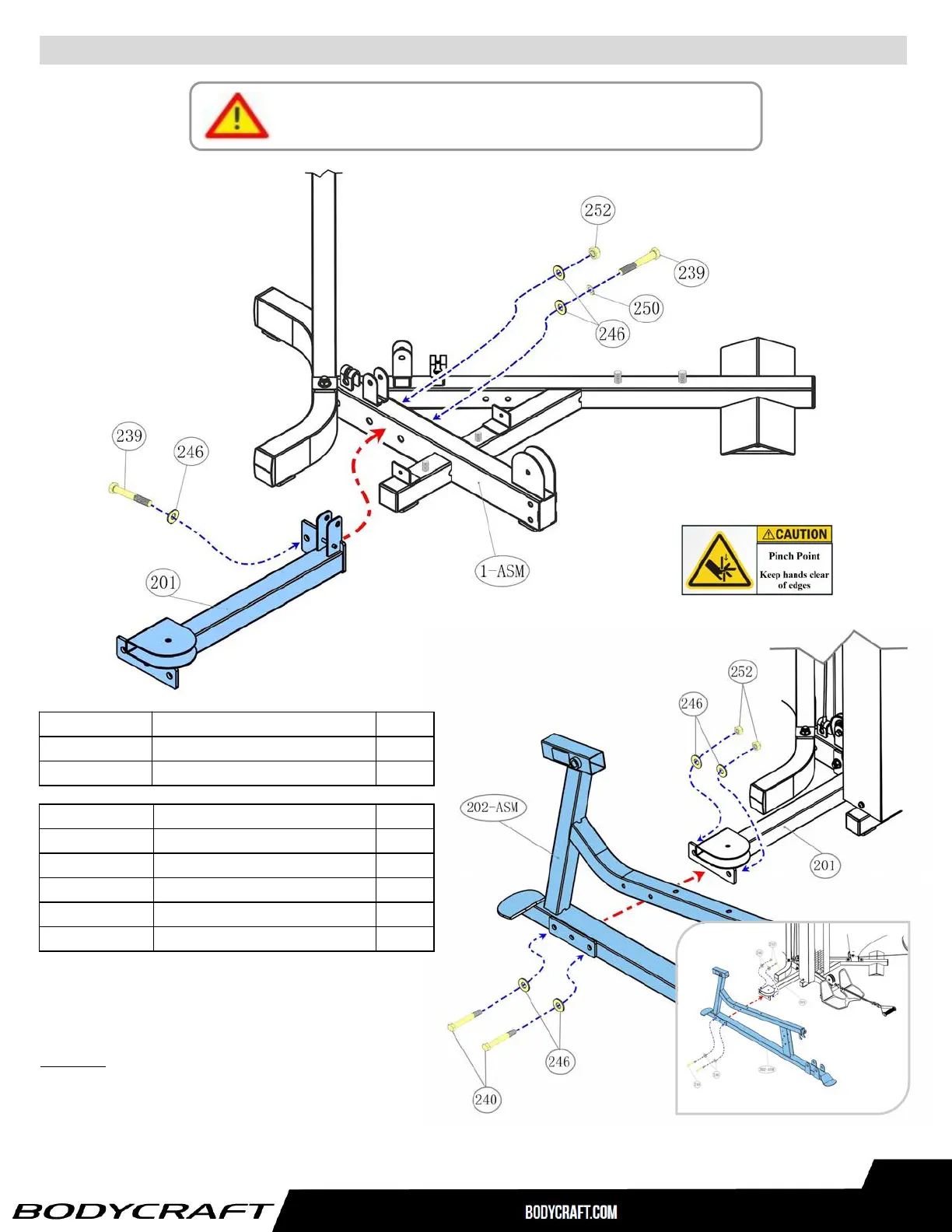

Product Assembly, GT-LP (Leg Press), STEP 1a - 1b

13

Please Hand Tighten All Nuts & Bolts Until STEP 2f

STEP 1a - 1b: Install

Connecting Frame and

Main Frame.

View Keys

Red dashed lines (large): Structural parts assembled direction.

Red dashed lines (med): Sub-parts assembled direction.

Blue dashed lines (small): Hardware assembled direction.

Orange (med): Cables are normally black, but easier to see in color.

Part # Assembly Parts List QTY

GT-X-LP-201 Frame, Connecting to GT-X base unit 1

GT-X-LP-202-ASM Frame, Main Base - Assembly 1

Part # Assembly Hardware QTY

GT-X-LP-239 Bolt, Hex Head, 1/2″ x 3-1/8″ L - BLK 2

GT-X-LP-240 Bolt, Hex Head, 1/2″ x 4-1/8″ L - BLK 2

GT-X-LP-246 Washer, Flat, 1/2″ - BLK 7

GT-X-LP-250 Washer, Spring, 1/2" - BLK 1

GT-X-LP-252 Nut, Nylon Lock, 1/2″ - BLK 3

1/2″ x 3-1/8″

1/2″ x 4-1/8″

1/2″ x 3-1/8″

Once v2 of this STEP is

approved, I will add color
