Product Assembly, GT-LP (Leg Press), STEP 2c

15

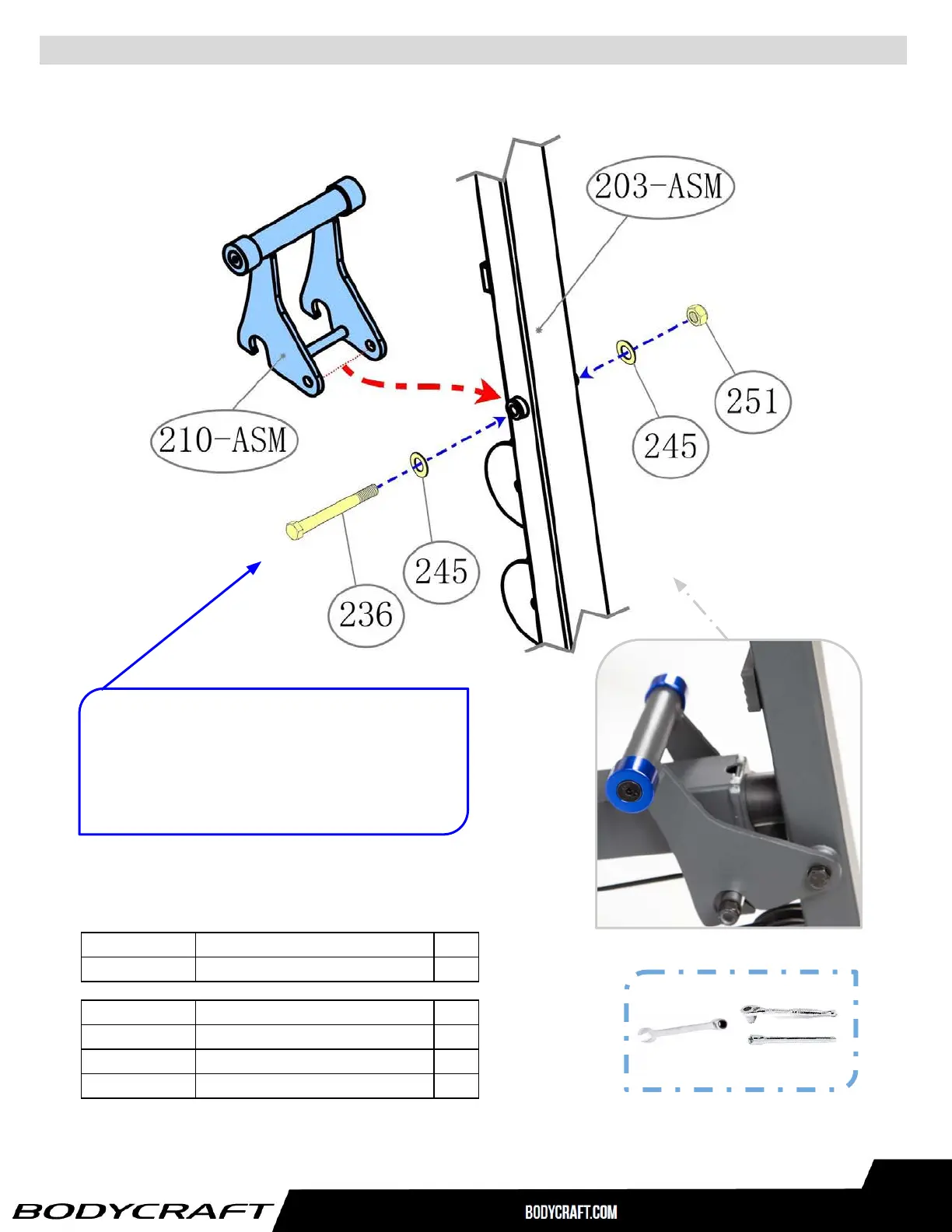

STEP 2c: Install Hook to Rear Support.

Part # Assembly Parts List QTY

GT-X-001-ASM Frame, Bottom - Assembly w/ Serial # 1

GT-X-003-ASM Frame, Front, Upright - Assembly 1

GT-X-004 Frame, Top 1

GT-X-005-ASM Frame, Rear, Upright - Assembly 1

Part # Assembly Hardware QTY

GT-X-085 Washer, Spring, 1/2" - BLK 2

GT-X-088 Washer, Flat, 1/2" - BLK 8

GT-X-099 Bolt, Hex Head, 1/2" x 3" - BLK 2

GT-X-116 Nut, Nylon Lock, 1/2" - BLK 6

9/16 SOCKET &

6” EXTENSION

Recommended Tools

9/16 WRENCH

Note: Fully tighten until the gap is closed.

Then loosen, up to 1/8 so that the Hook

(210-ASM) will move but has no play.

Loosen or tighten so Hook (210-ASM) will

stay in the up position when not used.

GT-X-LP-210-ASM Hook, for Turbo Feature - Assembly 1

Part # Assembly Parts List QTY

Part # Assembly Hardware QTY

GT-X-LP-236 Bolt, Hex Head, 3/8″ x 4-1/4″ L - BLK 1

GT-X-LP-245 Washer, Flat, 3/8″ - BLK 2

GT-X-LP-251 Nut, Nylon Lock, 3/8″ - BLK 1
