3
REV. 11/22/24 INSTAXDIS-HK2

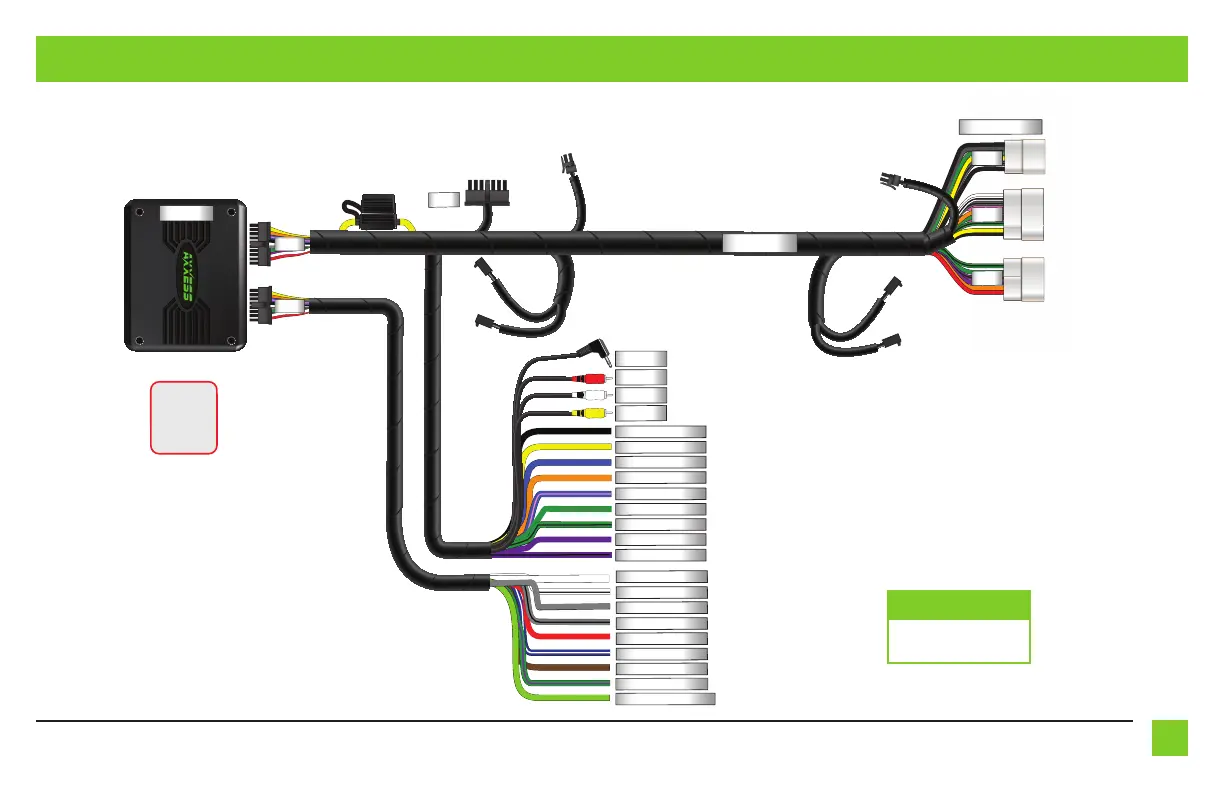

NON-AMPLIFIED VEHICLE CONNECTIONS
14 Pin
Interface
Vehicle Connectors
18 Pin
24 Pin
Green/Purple - Reverse
Light Green - Parking Brake
16 Pin
16 Pin
22 Pin
# 2
# 1
A
J
B
F
SWC Jack
Red
White
AUX IN RETENTION
}
CAMERA
Yellow
Black - Ground
Yellow - Constant
Blue - Power antenna
Orange - Illumination
Blue/Pink - VSS
Green - Left Rear (+)
Green/Black - Left Rear (-)
Purple - Right Rear (+)
Purple/Black - Left Rear
(-)
White - Left Front (+)
White/Black - Left Front (-)
Gray - Right Front (+)
Gray/Black - Right Front (-)
Red - Accessory
Blue/White - Amp turn-on
Brown - Mute
LD-HYBL-25
Connections of
Two Pins
F to # 1
J to A
Vehicles with Bristol Audio
systems are not covered.
IMPORTANT!
