MN-37234 (Rev. 0) 03/15 • Hot Food Drop-In Well • 36
SERVICE

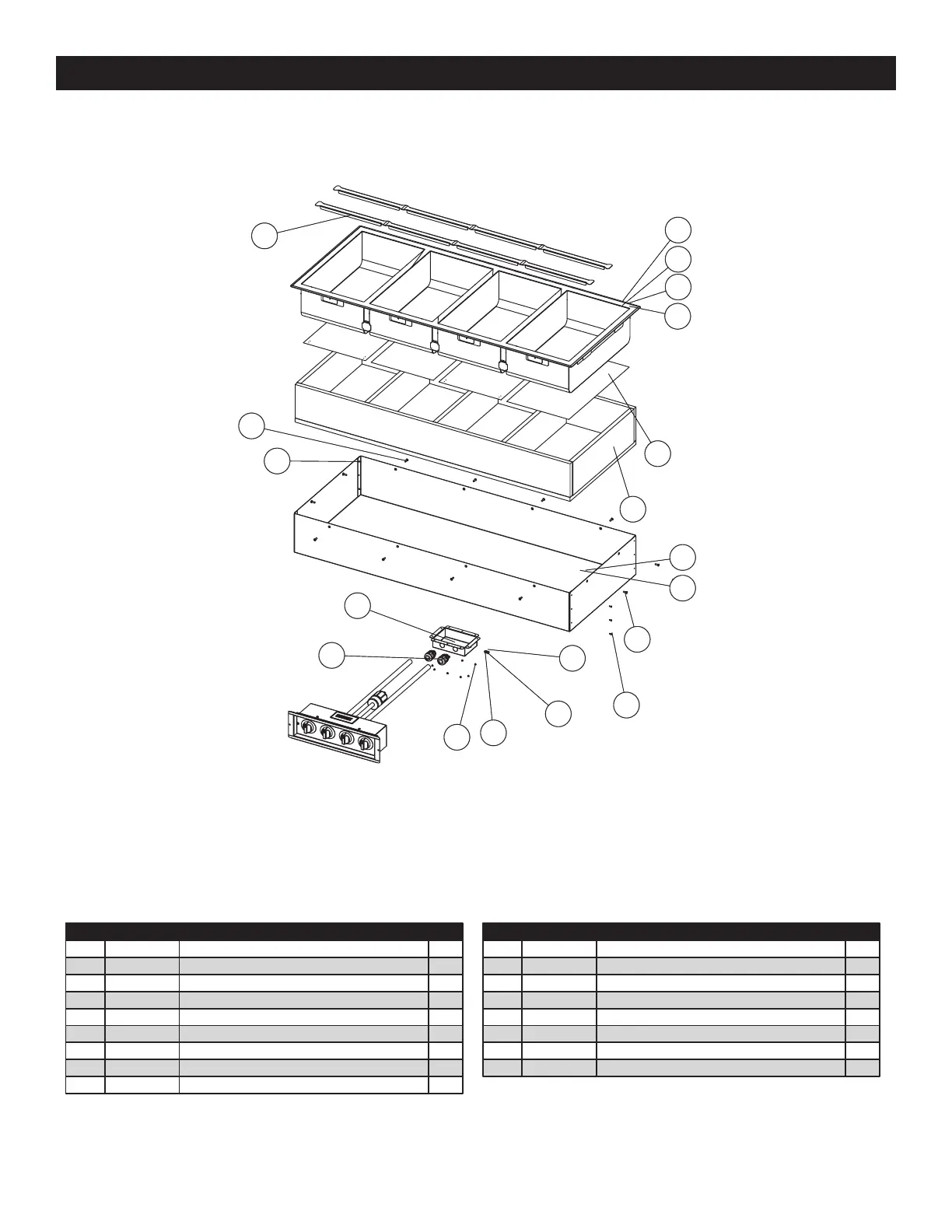

EXTERIOR SERVICE VIEW (400-HWI shown)
Item Part Description Qty
1 1016034 BOX, CONNECTION 1
2 1016162 WRAPPER, 4 WELL, 6" DEEP 1
2a 1016168 WRAPPER, 4 WELL, 4" DEEP 1
3 11318 PAN DIVIDER SHORT 8
4 SC-22281 SCREW, M5 x 0.8 x 16mm FLAT 12
5 SC-22926 SCREW, M5 x 0.8 x 16mm HEX 1
6 5017611 WELDMENT, D6, STD FLANGE 1
6a 5017616 WELDMENT, D4, STD FLANGE 1
6b 5017711 WELDMENT, D4, WIDE FLANGE 1
Item Part Description Qty
6c 5017706 WELDMENT, D6, WIDE FLANGE 1
7 BU-34606 BUSHING, STRAIGHT, STRAIN RELIEF
EL-36317 ELEMENT, FOIL HEATING PAD 4
IN-24588 INSULATION 1
10 NU-36234 NUT, M5, KEPS 2
11 RI-2097 #42 STAINLESS RIVET 10
12 RI-27108 RIVET, SEALED 12
13 WS-22295 WASHER, FLAT M5 S/S
8
9
2
1
5
6
10
13
6b
12
4
11
1
10
5
7
2
2a
9
8
3
6a
6c
5
6
10
13
6b
12
4
11
1
10
5
7
2
2a
9
8
3
6a
6c
Part numbers and drawings are
subject to change without notice.
