MN-37234 (Rev. 0) 03/15 • Hot Food Drop-In Well • 34
SERVICE

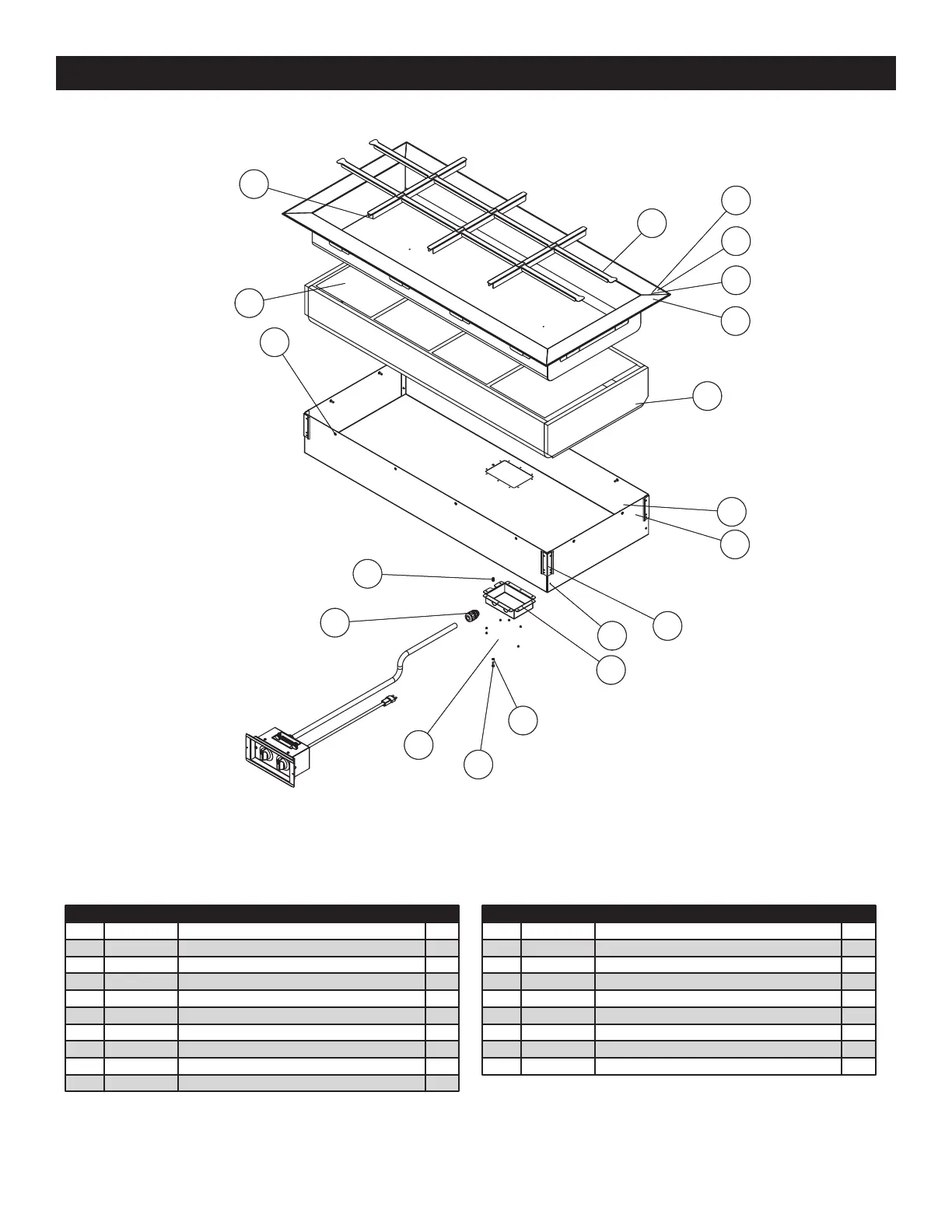

EXTERIOR SERVICE VIEW (400-HW shown)
Item Part Description Qty
1 5018600 WELL, D4, STD 1
1a 5018601 WELL, D6 STD 1
1b 5018602 WELL, D4 WIDE FLANGE 1
1c 5018603 WELL SPOT 1
2 11318 DIVIDER, PAN, SHORT 8
3 16019 DIVIDER, PAN 3
4 EL-36317 ELEMENT, FOIL HEATING PAD 4
IN-24588 INSULATION 1
6 1016162 WRAPPER, 4 WELL, 6" DEEP 1
6a 1016168 WRAPPER, 4 WELL, 4" DEEP 1
Item Part Description Qty
7 1016034 BOX, CONNECTION 1
RI-2097 #42 STAINLESS RIVET 10
9 WS-22301 WASHER, M5 SPLIT LOCK 1
10 NU-23909 NUT, HEX INSERT M5 1
11 SC-36973 SCREW, PAN PH, METRIC, M5 1
12 BU-34606 BUSHING, STRAIGHT, STRAIN RELIEF 1
13 1017049 BRACKET, STANDOFF, 230V ONLY 4
14 RI-27108 RIVET, SEALED 8
15 SC-22281 SCREW, M5 wx 0.8 x 16mm FLAT 12
5
8
11
9
8
10
7
12
2
15
6
4
6a
14
5
13
3
1a
1
1b
1c
11
9
8
10
7
12
2
15
6
4
6a
14
5
13
3
1a
1
1b
1c
Part numbers and drawings are
subject to change without notice.
