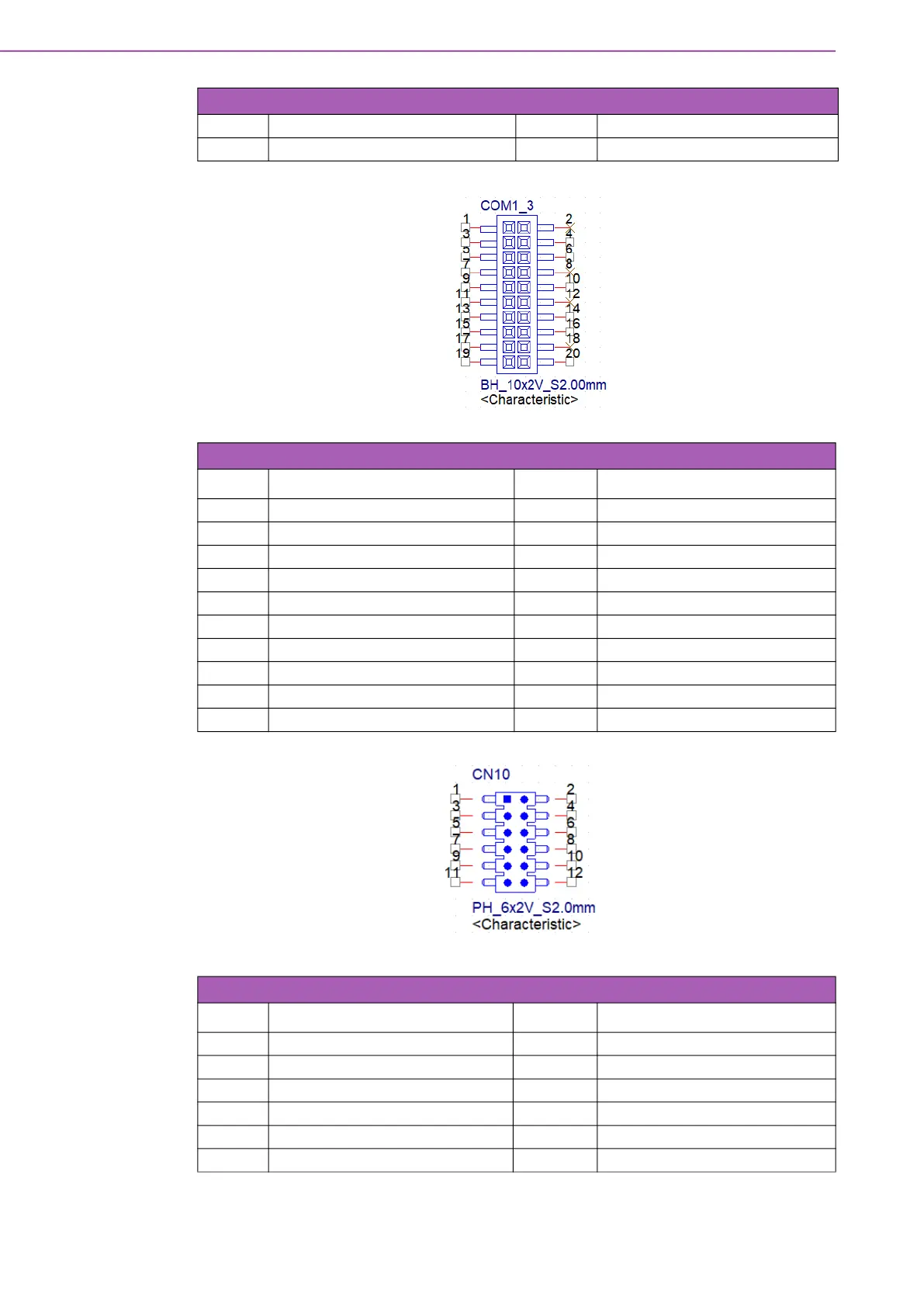

SOM-DB2510 User Manual 26
17 NC 18 NC
19 GND 20 GND
Table 3.18: COM1_3 COM Port1& 3 Connectors
Pin Signal Pin Signal
1 COM1_485TX-_CN 2 NC
3 COM1RXD_485TX+_CN 4 COM1_RTS#_CN
5 COM1TXD_485RX+_CN 6 COM1_CTS#_CN
7 COM1_485RX-_CN 8 NC
9 GND 10 GND
11 COM3_485TX-_CN 12 NC
13 COM3RXD_485TX+_CN 14 COM3_RTS#_CN
15 COM3TXD_485RX+_CN 16 COM3_CTS#_CN
17 COM3_485RX-_CN 18 NC
19 GND 20 GND
Table 3.19: CN10 ESPI Headers
Pin Signal Pin Signal
1 +V_ESPI 2 GND
3 ESPI_CS#0 4 ESPI_CLK
5 ESPI_IO_0 6 ESPI_IO_1
7 ESPI_IO_2 8 ESPI_CS#1
9 ESPI_RESET# 10 ESPI_IO_3
11 ESPI_ALERT#0 12 ESPI_ALERT#1
Table 3.17: COM2_4 COM Port2&4 Connectors
