27 SOM-DB2510 User Manual
Chapter 3 Connectors and Jumper Settings

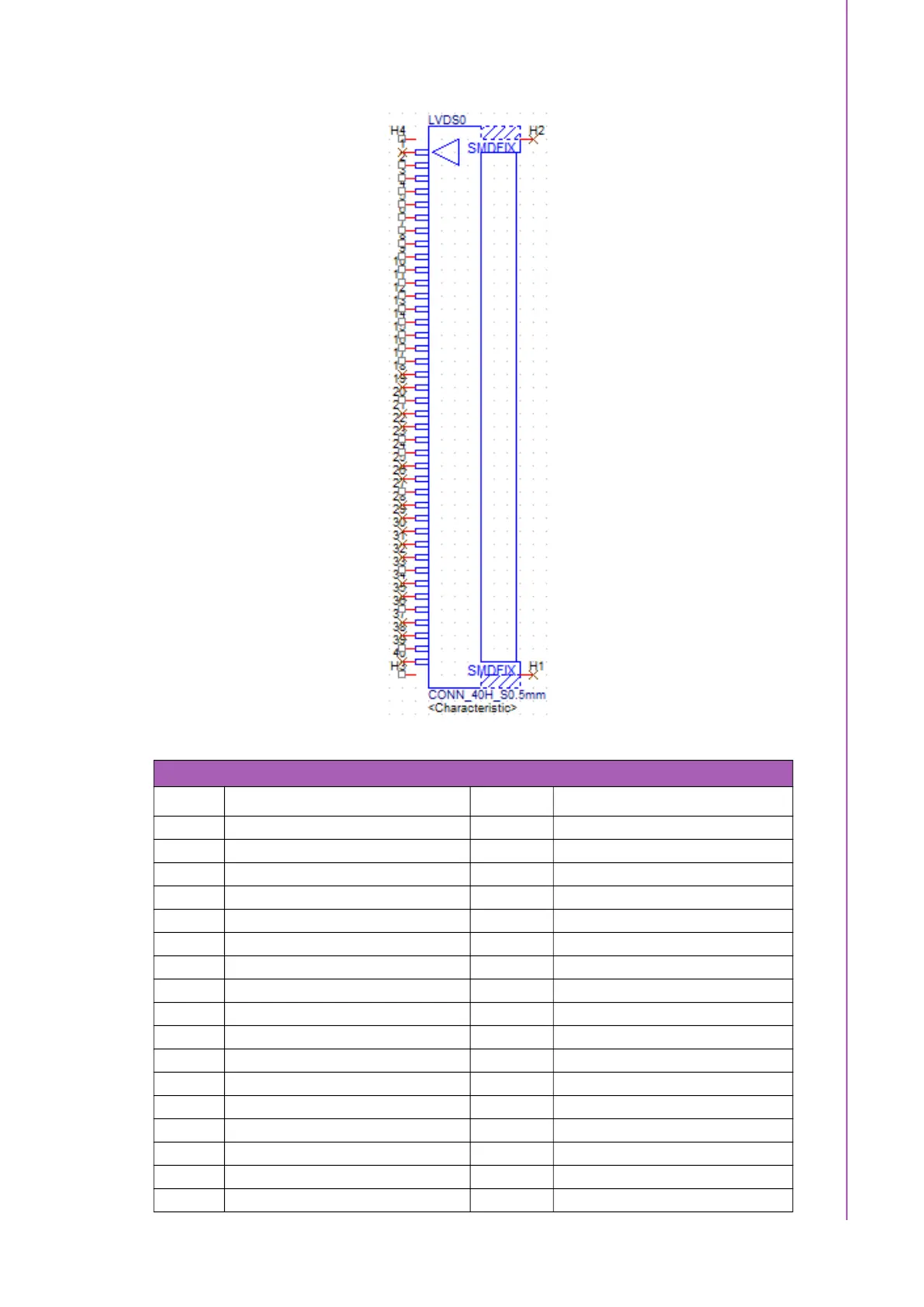

Table 3.20: LVDS0 LVDS Connectors
Pin Signal Pin Signal
1 NC 21 NC
2 GND 22 NC
3 LVDS0_Z_D3- 23 GND
4 LVDS0_Z_D3+ 24 LVDS0_Z_DDC_CLK
5 GND 25 LVDS0_Z_DDC_DAT
6 LVDS0_Z_D2- 26 GND
7 LVDS0_Z_D2+ 27 eDP0_Z_HDP
8 GND 28 NC
9 LVDS0_Z_D1- 29 GND
10 LVDS0_Z_D1+ 30 NC
11 GND 31 NC
12 LVDS0_Z_D0- 32 +VDD_LVDS0
13 LVDS0_Z_D0+ 33 +VDD_LVDS0
14 GND 34 +VDD_LVDS0
15 LVDS0_Z_CLK+ 35 +VDD_LVDS0
16 LVDS0_Z_CLK- 36 GND
17 GND 37 NC
