25 SOM-DB2510 User Manual
Chapter 3 Connectors and Jumper Settings

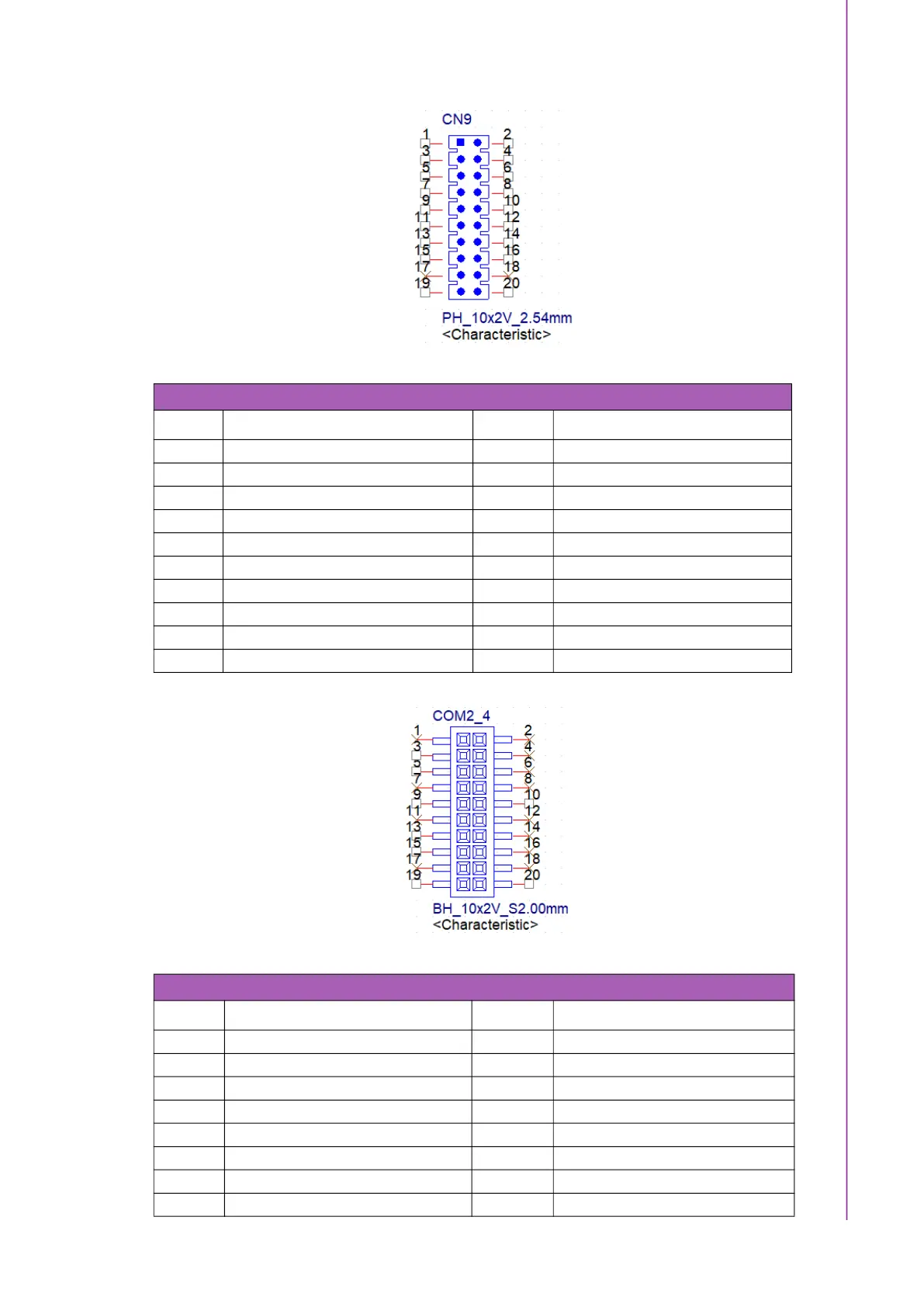

Table 3.16: CN9 GPIO Headers
Pin Signal Pin Signal
1 +V3.3 2 +V3.3
3 GPIO0_3V3 4 GPIO1_3V3
5 GPIO2_3V3 6 GPIO3_3V3
7 GPIO4_3V3 8 GPIO5_3V3
9 GPIO6_3V3 10 GPIO7_3V3
11 GPIO8_3V3 12 GPIO9_3V3
13 GPIO10_3V3 14 GPIO11_3V3
15 GPIO12_3V3 16 GPIO13_3V3
17 NC 18 NC
19 GND 20 GND
Table 3.17: COM2_4 COM Port2&4 Connectors
Pin Signal Pin Signal
1 NC 2 NC
3 COM2_RXD_CN 4 NC
5 COM2_TXD_CN 6 NC
7 NC 8 NC
9 GND 10 GND
11 NC 12 NC
13 COM4_RXD_CN 14 NC
15 COM4_TXD_CN 16 NC
