13 RSB-4410 User Manual
Chapter 2 H/W Installation

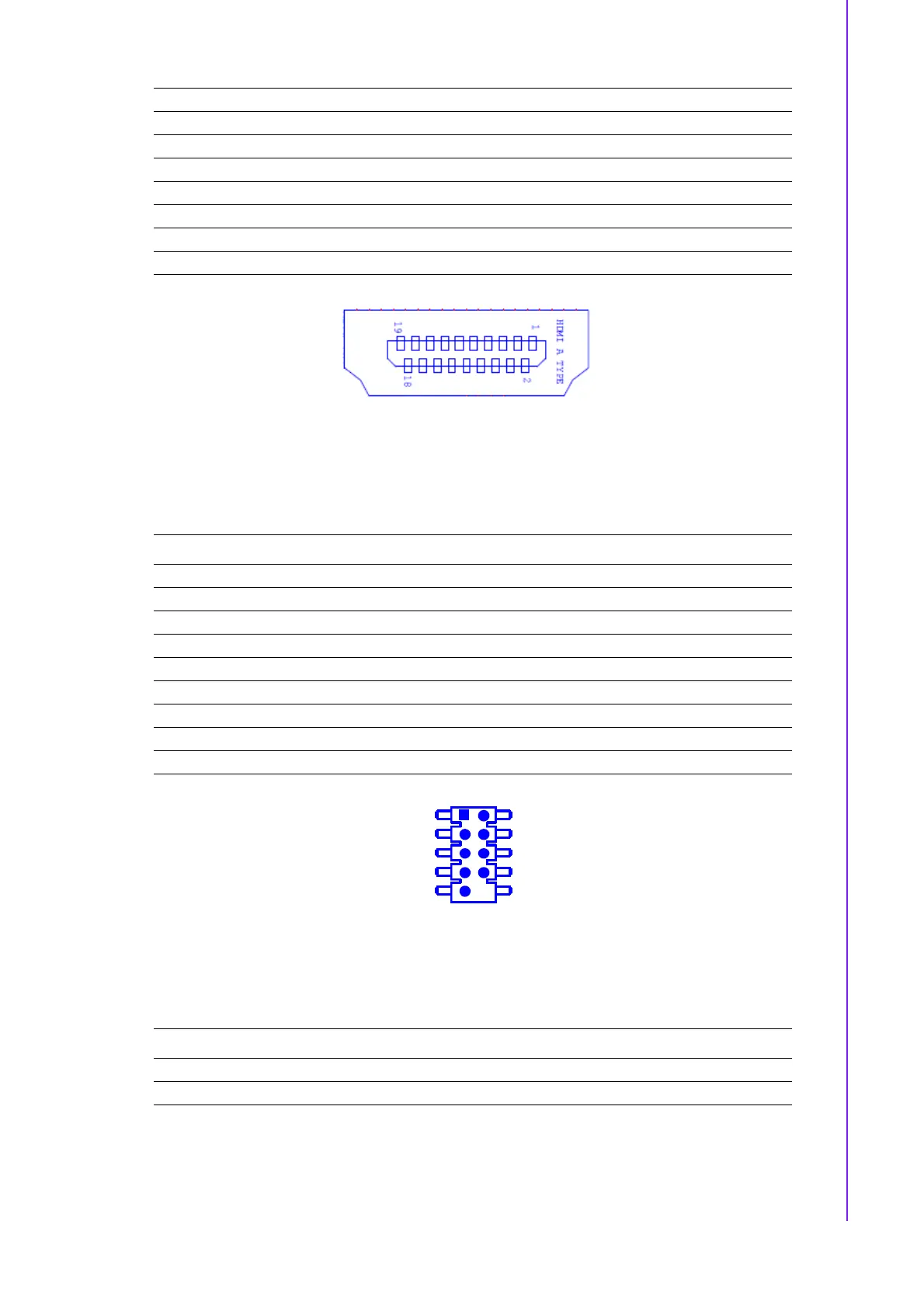

Figure 2.9 HDMI
2.2.2.11 USB (Internal Pin Header) (CN12)
RSB-4410 provides extra internal 2x USB2.0 pin headers.
Figure 2.10 USB Internal Pin Header
2.2.2.12 Power Input (Pin Header) (CN13)
RSB-4410 also provides internal 12V Power input pin header.
12 HDMI_CLK-
13 HDMI_CEC_A
14 GND
15 DDC_CLK_HDMI_A
16 DDC_DATA_HDMI_A
17 GND
18 +5V_HPD
19 HDMI_HP
Pin Description
1 +V5
2 +V5
3 USB2_DN
4 USB3_DN
5 USB2_DP
6 USB3_DP
7 GND
8 GND
9 GND
Pin Description
1 DC_IN
2 GND
