RSB-4410 User Manual 14
2.2.2.13 Internal UART (Pin Header) (CN21)
RSB-4410 provides 2x internal 2 wire UART ports.

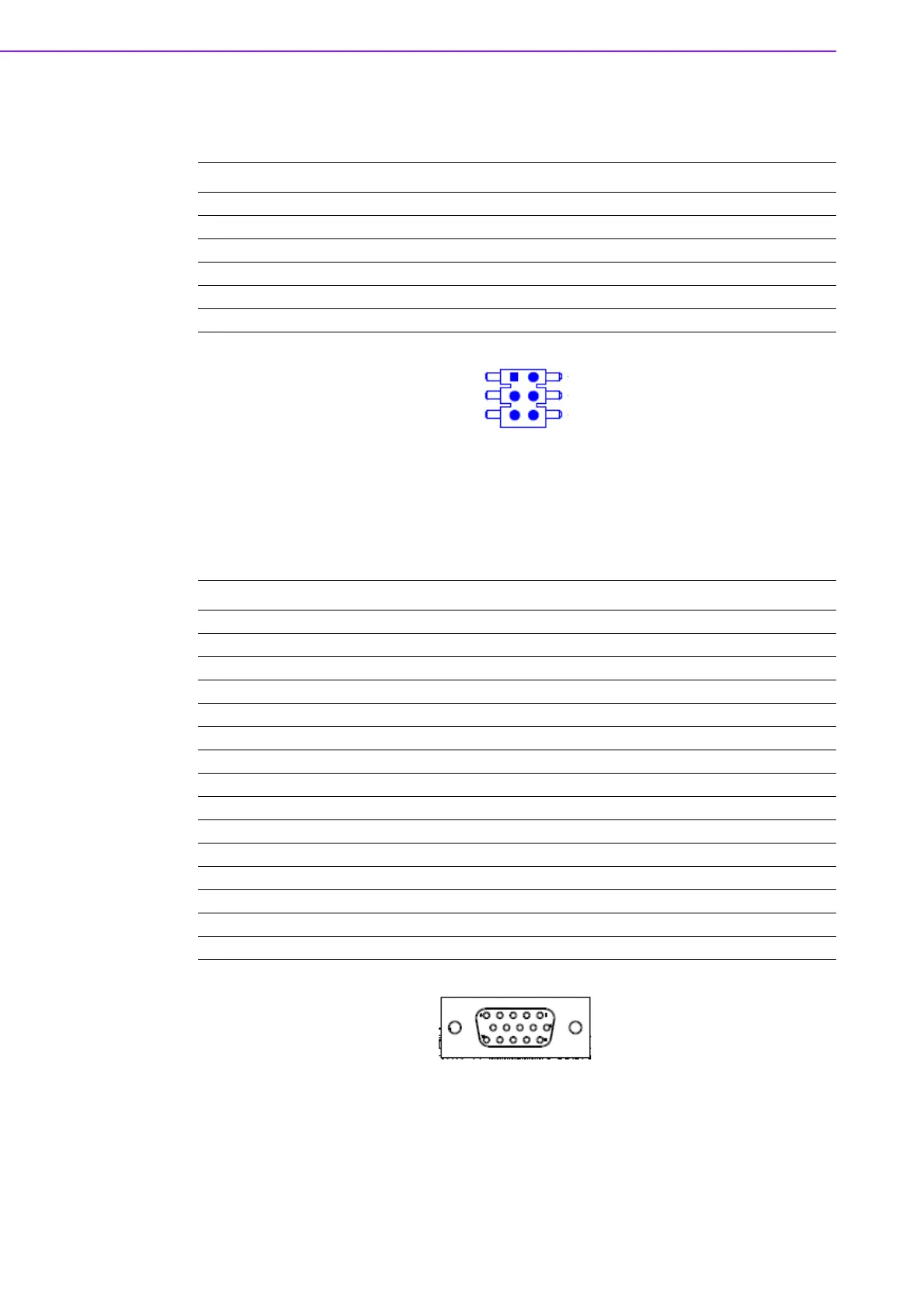

Figure 2.11 UART Pin Header
2.2.2.14 VGA Connector (CRT1)
RSB-4410 provides standard VGA connector. VGA resolution supports up to
1920x1080.
Figure 2.12 VGA Connector
Pin Description
1 COM3_RX
2 COM4_RX
3 COM3_TX
4 COM4_TX
5 GND
6 GND
Pin Signal
1RED
2 GREEN
3BLUE
4
5GND
6GND
7GND
8GND
9+5V
10 GND
11
12 DDC DATA
13 HSYNC
14 VSYNC
15 DDC CLK
