RSB-3810 User Manual
14

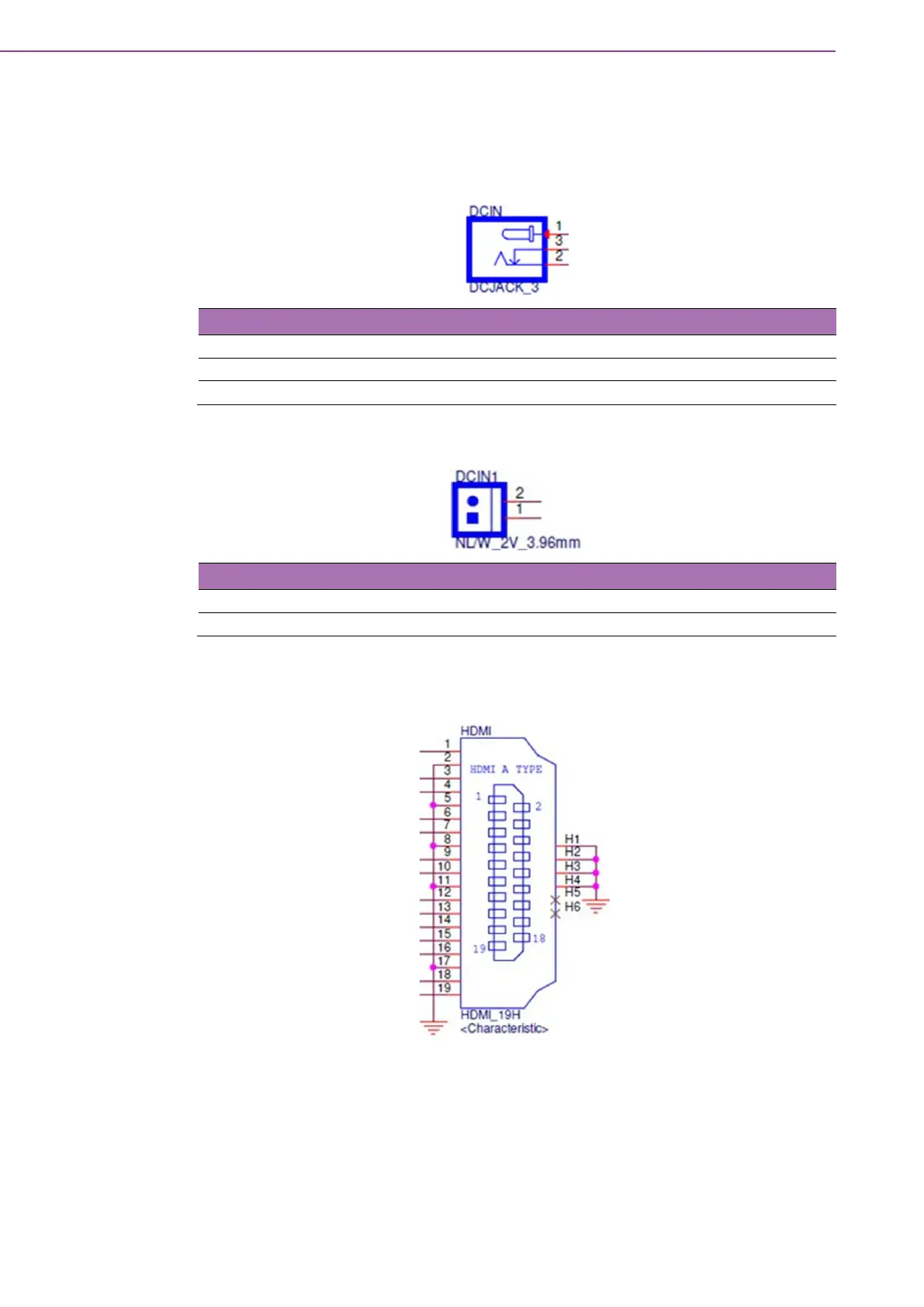

2.4.2.7 DCIN/ DCIN1 (12V DC Power Input by DC Jack/ by Pin Header)
The power input for RSB-3810 is 12V. We designed the DC Jack and 2 x pin type Pin
Header co-layout. The default SKU is a lockable DC Jack.
DCIN (Default):
Table 2.11: DCIN (12V DC Jack)
Pin
Pin Name
Pin
Pin Name
1
+12V
2
GND
3
GND
-
-
DCIN1 (By BOM Option):
Table 2.12: DCIN1 (12V DC-IN Pin Header)
Pin
Pin Name
Pin
Pin Name
1
+12V
2
GND
2.4.2.8 HDMI (HDMI CONN.)
RSB-3810 supports 1 x HDMI 2.0 CONN. along its coast line.
