13
RSB-3810 User Manual
2.4.2.6 CSI1 (MIPI-CSI Camera Input 1)

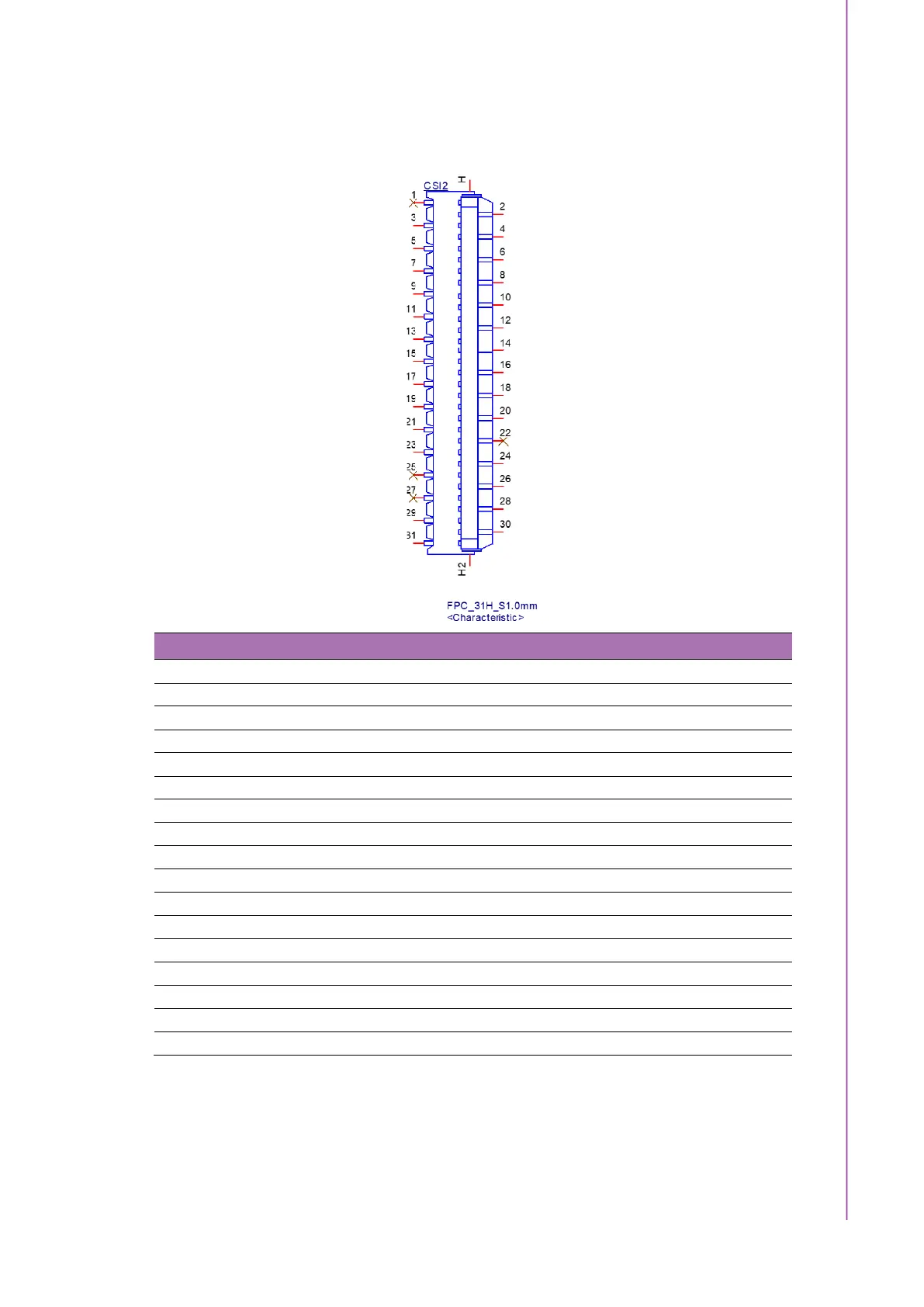

RSB-3810 supports 2 x 4-Lane MIPI-CSI Camera Input CONNs, CSI2 is for MIPI-
CSI2. The pin definitions are demonstrated below:
Table 2.10: CSI2 (MIPI-CSI Camera Input 2)
Pin
Pin Name
Pin
Pin Name
1
GND
2
GND
3
CSI1B_L0N_T0B
4
CSI1B_L0P_T0A
5
GND
6
CSI1A_L2N_T1C
7
CSI1A_L2P_T1B
8
GND
9
CSI1A_L1N_T1A
10
CSI1A_L1P_T0C
11
GND
12
CSI1A_L0N_T0B
13
CSI1A_L0P_T0A
14
GND
15
CSI1B_L1N_T1A
16
CSI1B_L1P_T0C
17
GND
18
3RD_CAM_RESET
19
CMMCLK2
20
GND
21
I2C1_SDA
22
-
23
I2C1_SCL
24
GND
25
-
26
GND
27
-
28
VCAMIO_PMU
29
VDD_CAM
30
GND
31
VDD_CAM
-
-
Chapter
2
Hardware
Installation
