15
RSB-3810 User Manual
Table 2.13: HDMI (HDMI CONN.)
Pin
Pin Name
Pin
Pin Name
1
HDMI_TD2+
2
GND
3
HDMI_TD2-
4
HDMI_TD1+
5
GND
6
HDMI_TD1-
7
HDMI_TD0+
8
GND
9
HDMI_TD0-
10
HDMI_CLK+
11
GND
12
HDMI_CLK-
13
HDMI_CEC
14
HDMI_Utility/ eARC+
15
HDMI_DDC_SCL
16
HDMI_DDC_SDA
17
GND
18
+5V
19
HDMI_HPD/ eARC-
-
-

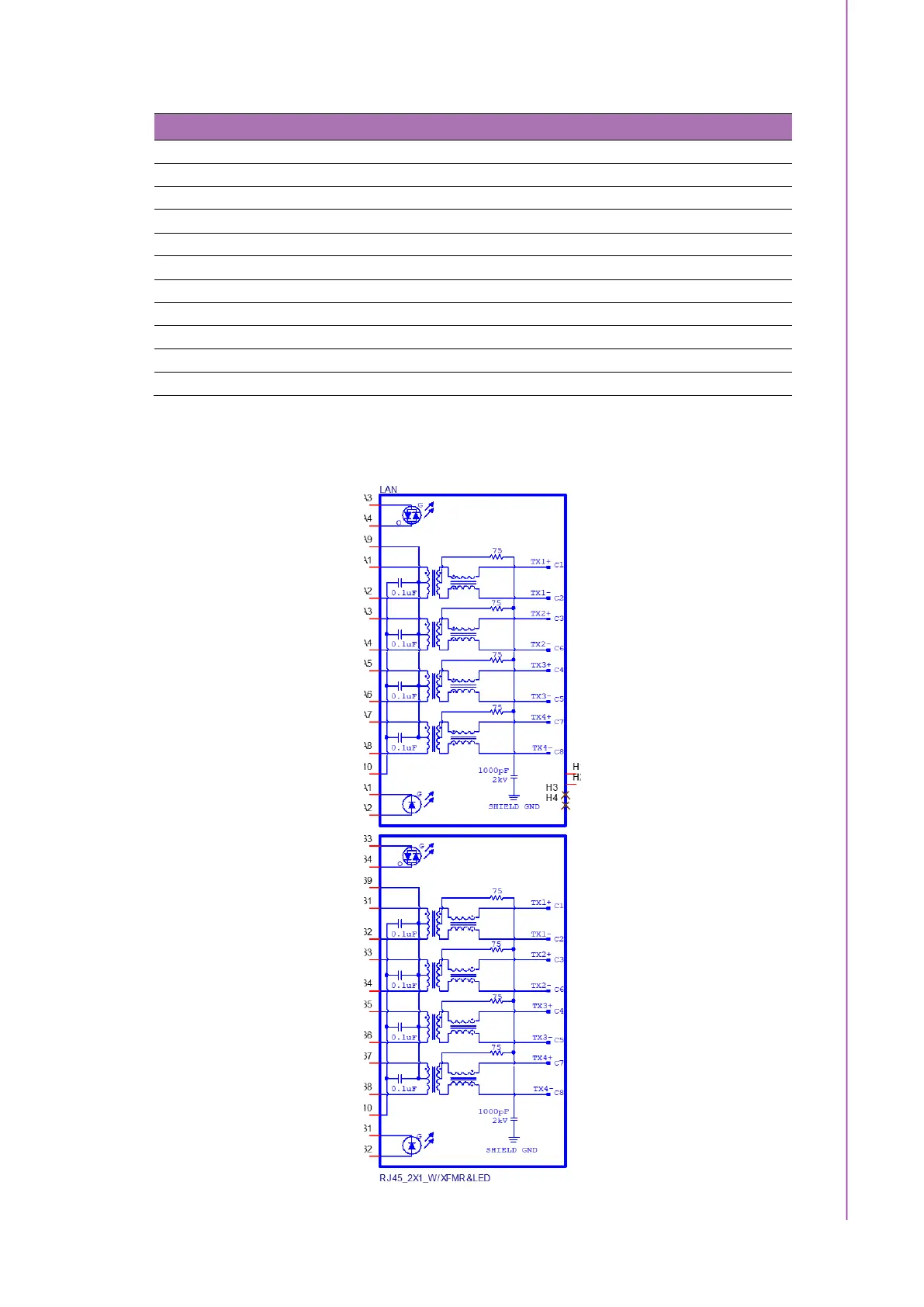

2.4.2.9 LAN (Ethernet eth0+eth1)
LAN1 supports 10M/100M/1G.
Chapter
2
Hardware
Installation
