RSB-3720 User Manual 14
2.4.2.6 CSI2 (MIPI-CSI Camera Input 2)
RSB-3720 supports 2 x 4-Lane MIPI-CSI Camera Input CONNs, CSI2 is for MIPI-
CSI2. The pin definitions are demonstrated below:

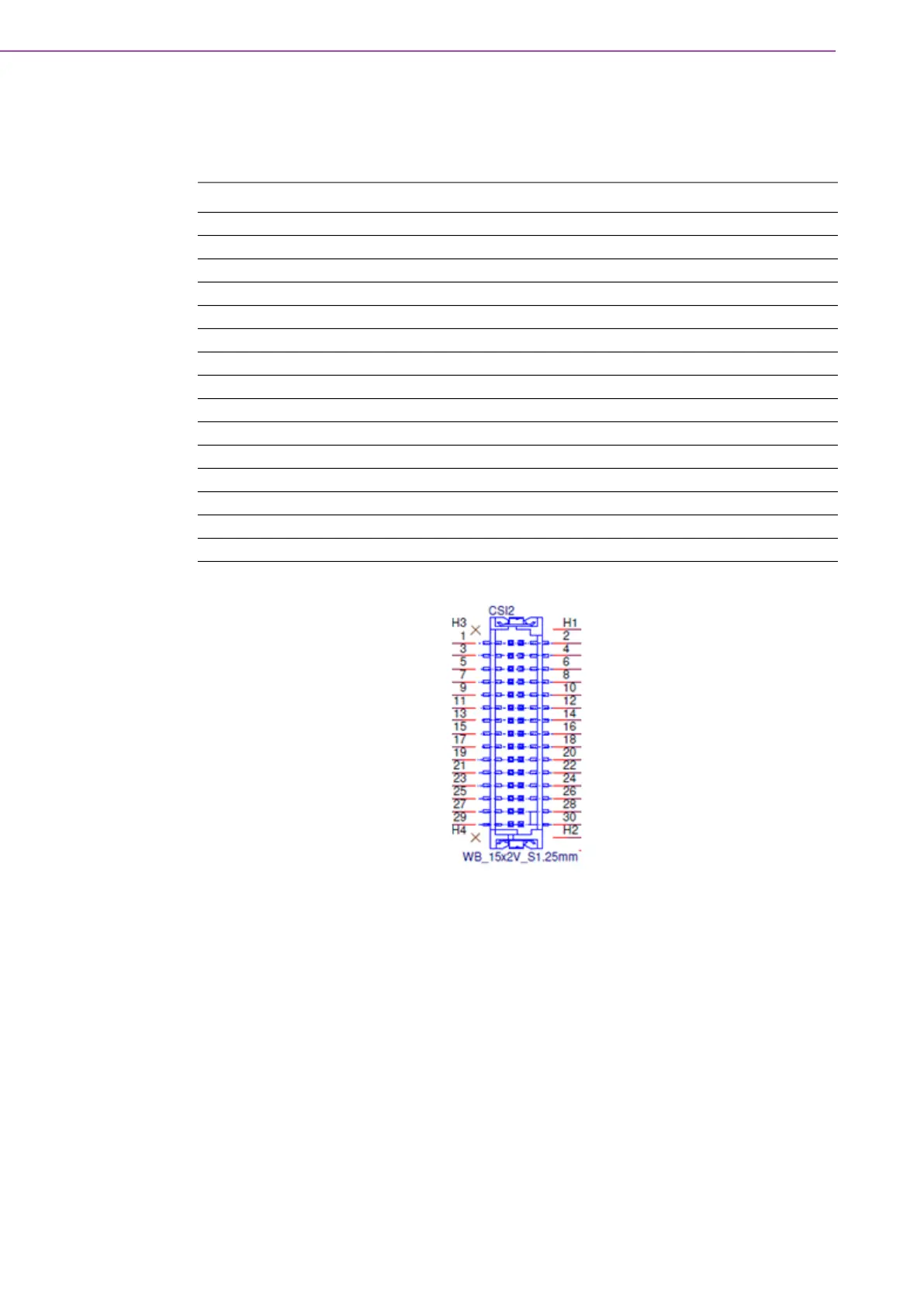

Figure 2.7 CSI2 (MIPI-CSI Camera Input 2)
Pin Pin Name Pin Pin Name
1 GND 2 GND
3 MIPI_CSI2_D0- 4 MIPI_CSI2_CLK-
5 MIPI_CSI2_D0+ 6 MIPI_CSI2_CLK+
7 GND 8 GND
9 MIPI_CSI2_D1- 10 I2C3_CSI2_SCL
11 MIPI_CSI2_D1+ 12 I2C3_CSI2_SDA
13 GND 14 +V1.8
15 CLKO2 16 +V1.8
17 GND 18 CSI2_PWR_EN#
19 MIPI_CSI2_D2- 20 CSI2_RST#
21 MIPI_CSI2_D2+ 22 +V3.3
23 GND 24 +V3.3
25 MIPI_CSI2_D3- 26 CSI2_SYNC
27 MIPI_CSI2_D3+ 28 +5V
29 GND 30 +5V
