15 RSB-3720 User Manual
Chapter 2 Hardware Installation
2.4.2.7 DCIN/ DCIN1 (12V DC Power Input by DC Jack/ by Pin Header)
The power input for RSB-3720 is 12V. We designed the DC Jack and 2 x pin type Pin
Header co-layout. The default SKU is a lockable DC Jack.
DCIN (Default):

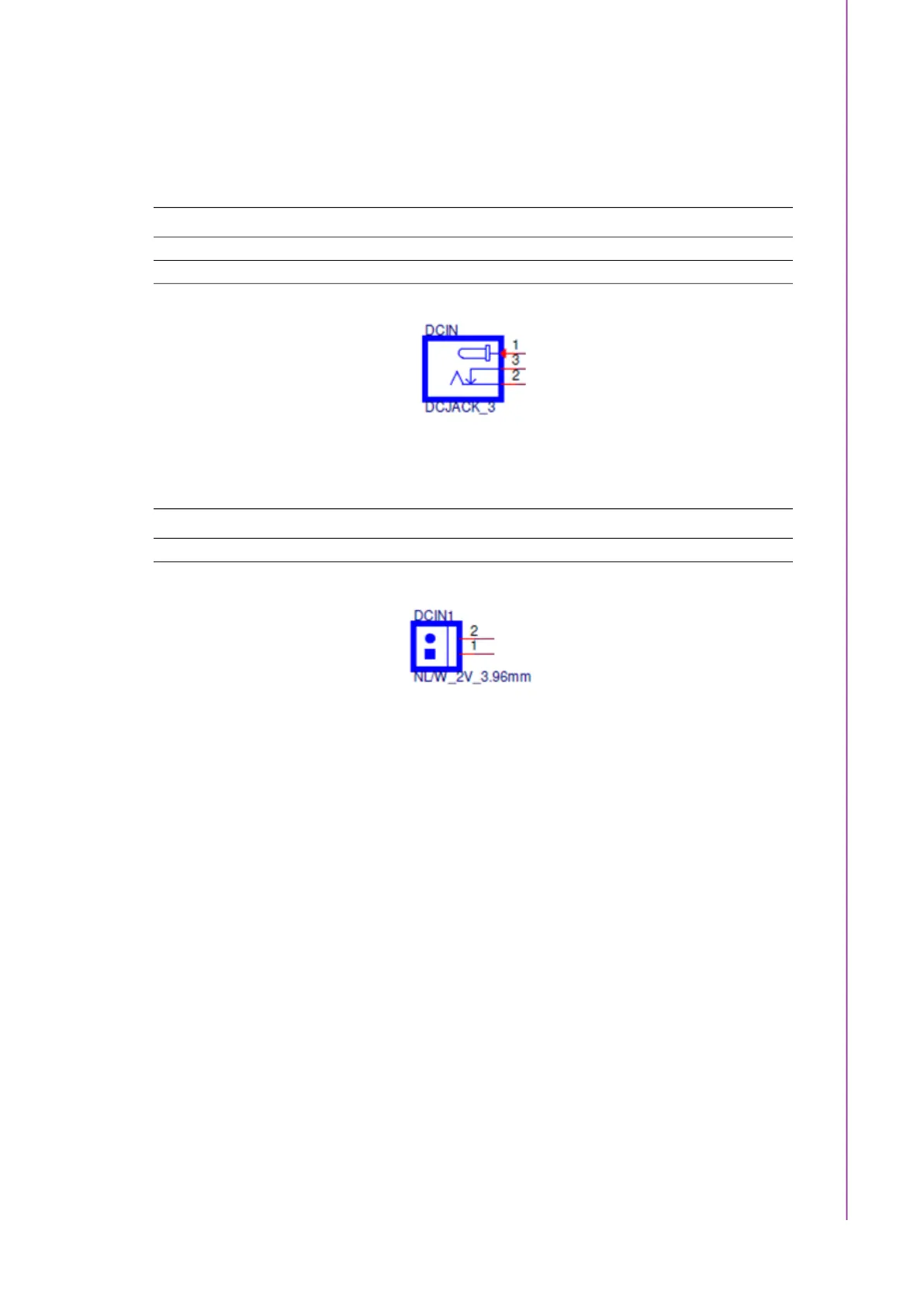

Figure 2.8 DCIN (12V DC Jack)
DCIN1 (By BOM Option):
Figure 2.9 DCIN1 (12V DC-IN Pin Header)
Pin Pin Name Pin Pin Name
1 +12V 2 GND
3 GND - -
Pin Pin Name Pin Pin Name
1 +12V 2 GND
