13 RSB-3720 User Manual
Chapter 2 Hardware Installation
2.4.2.5 CSI1 (MIPI-CSI Camera Input 1)
RSB-3720 supports 2 x 4-Lane MIPI-CSI Camera Input CONNs, CSI1 is for MIPI-
CSI1. Their pin definitions are demonstrated below:

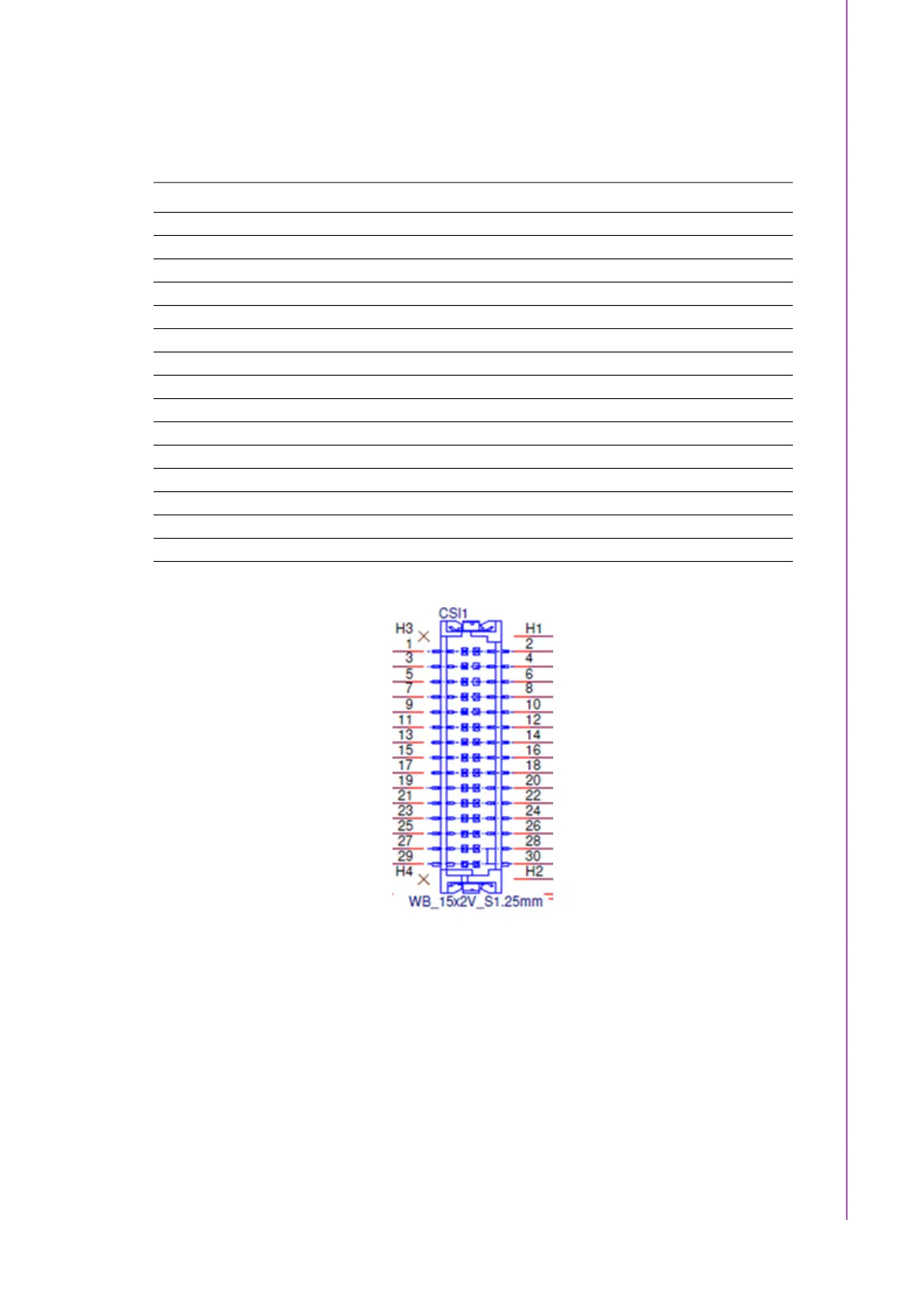

Figure 2.6 CSI1 (MIPI-CSI Camera Input 1)
Pin Pin Name Pin Pin Name
1 GND 2 GND
3 MIPI_CSI1_D0- 4 MIPI_CSI1_CLK-
5 MIPI_CSI1_D0+ 6 MIPI_CSI1_CLK+
7 GND 8 GND
9 MIPI_CSI1_D1- 10 I2C2_CSI1_SCL
11 MIPI_CSI1_D1+ 12 I2C2_CSI1_SDA
13 GND 14 +V1.8
15 CLKO1 16 +V1.8
17 GND 18 CSI1_PWR_EN#
19 MIPI_CSI1_D2- 20 CSI1_RST#
21 MIPI_CSI1_D2+ 22 +V3.3
23 GND 24 +V3.3
25 MIPI_CSI1_D3- 26 CSI1_SYNC
27 MIPI_CSI1_D3+ 28 +5V
29 GND 30 +5V
