11 RSB-3710 User Manual
Chapter 2 H/W Installation
2.3.2.3 LVDS Inverter Power Connector (BL)
To avoid damage to LCD panel when connecting to an LVDS, please ensure the cor-
rect voltage level has been set before powering the device on (refer to jumper setting
description for the BL and/or LCD datasheet used in the application).

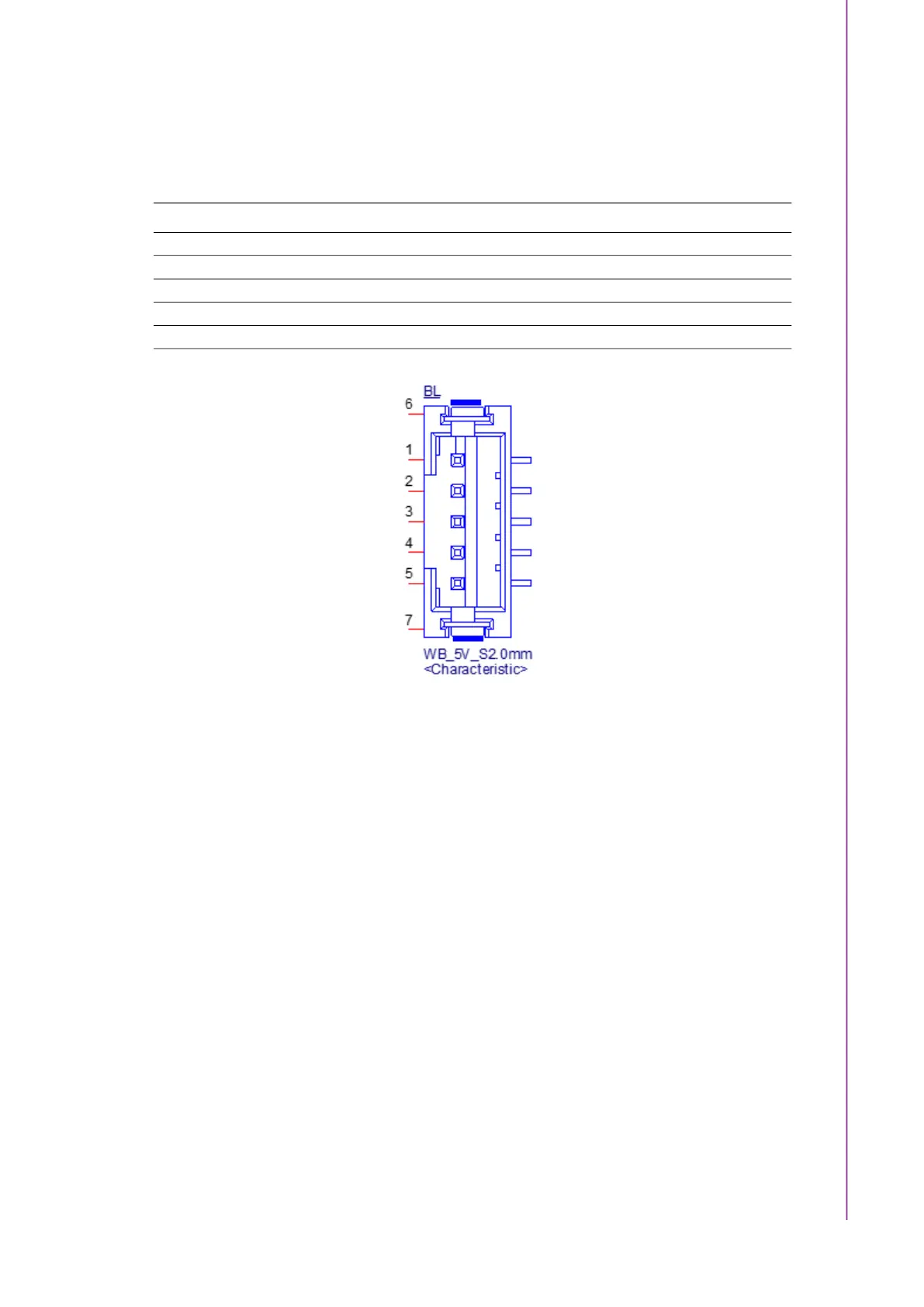

Figure 2.3 LVDS Inverter Power Connector
Pin Description
1 +5V
2 LVDS_PWM
3 LVDS_BLEN
4 GND
5 +VDD_BKLT
