RSB-3710 User Manual 10
2.3.2.2 HDMI Connector (HDMI1)
RSB-3710 supports one HDMI port. The pin definition for HDMI1 is demonstrated
below:

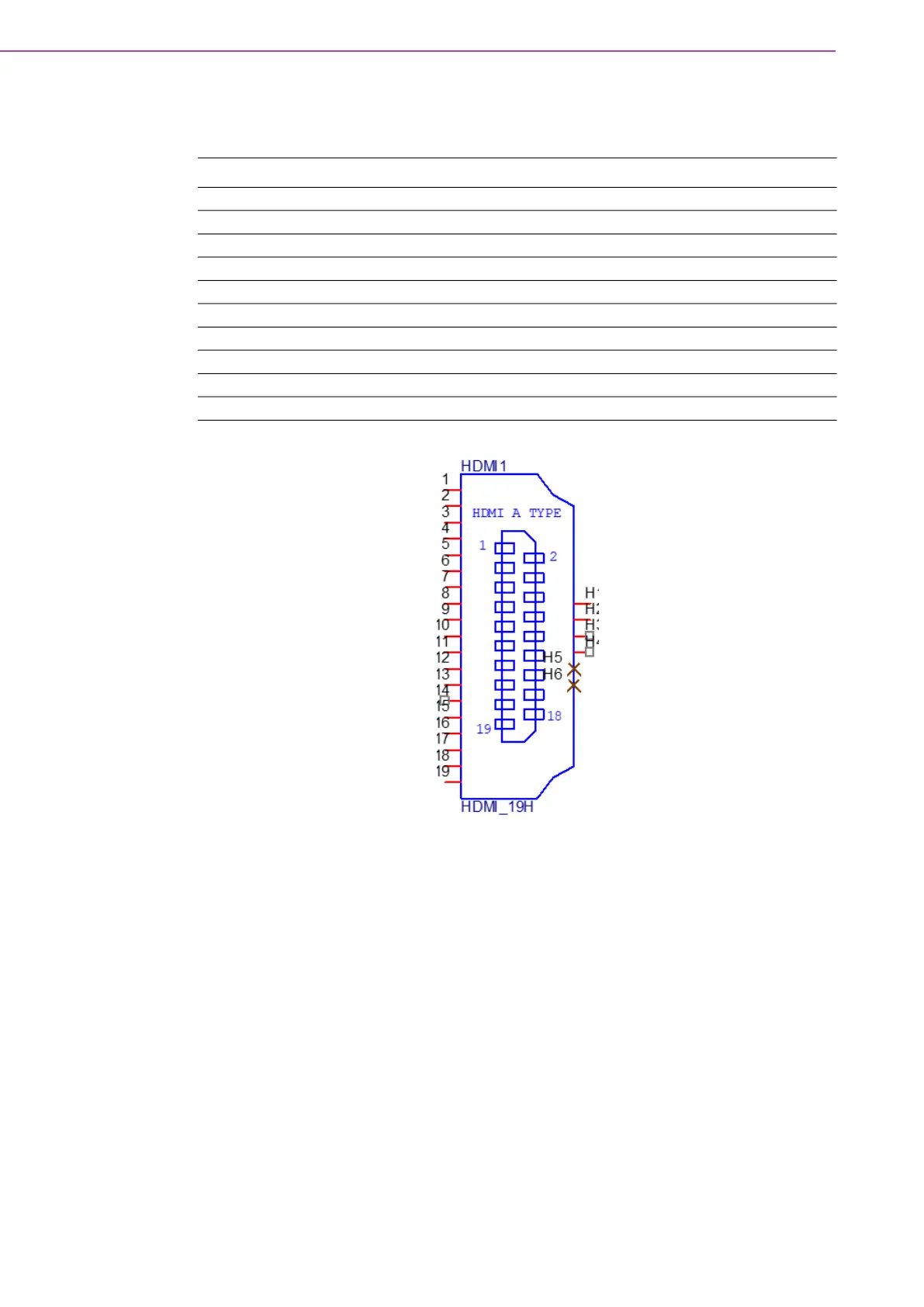

Figure 2.2 HDMI Connector
Pin Description Pin Description
1 HDMI1_z_DATA2+ 11 GND
2 GND 12 HDMI1_z_CLK-
3 HDMI1_z_DATA2- 13 HDMI1_z_CEC
4 HDMI1_z_DATA1+ 14 NC
5 GND 15 HDMI1_DDC_CLK
6 HDMI1_z_DATA1- 16 HDMI1_DDC_DATA
7 HDMI1_z_DATA0+ 17 GND
8 GND 18 +5V_HDMI
9 HDMI1_z_DATA0- 19 HDMI1_HPD
10 HDMI1_z_CLK+
