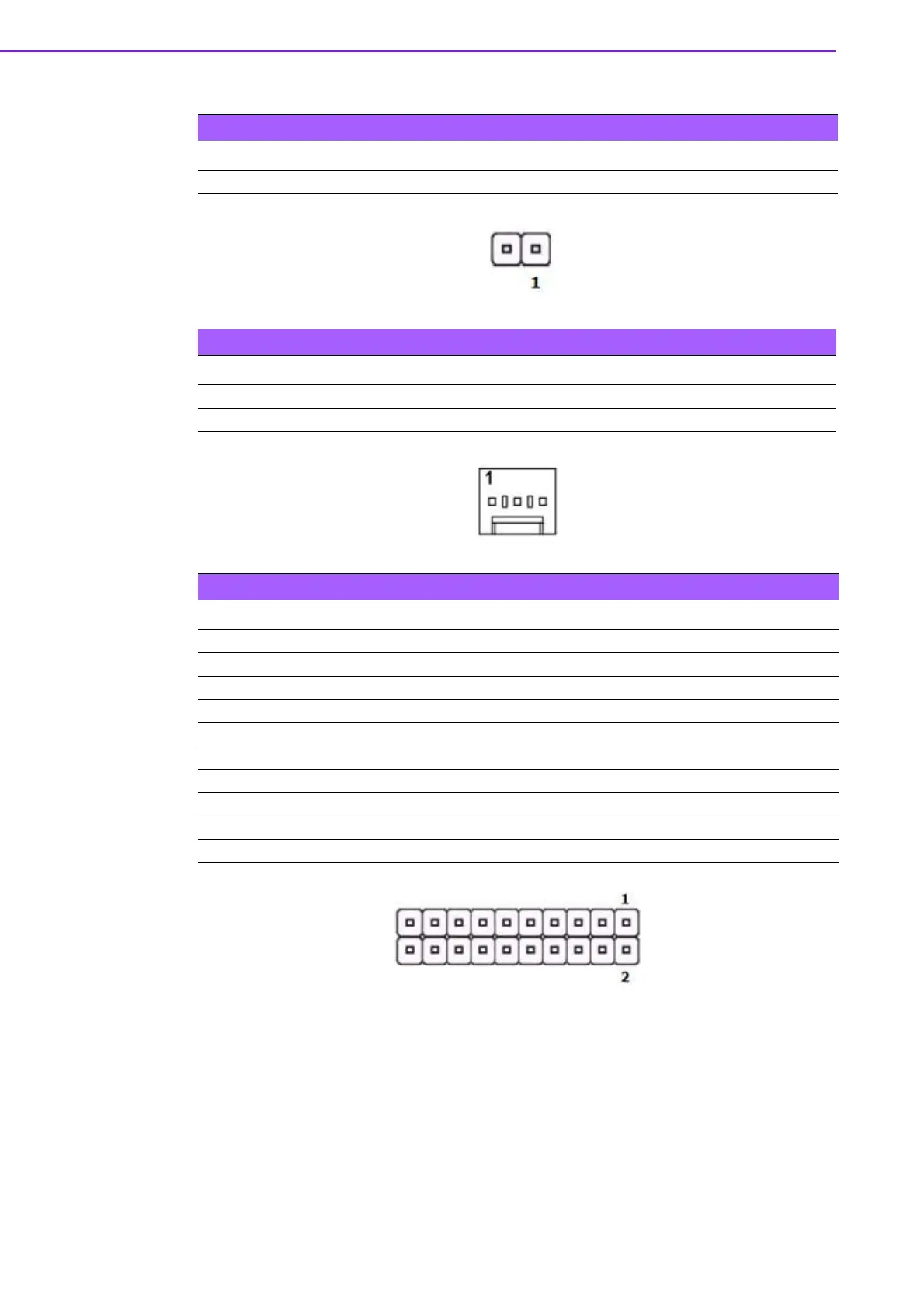

ROM-DB3900 User Manual 22
Table 2.40: JP2301 (External WDT)
Pin Signal Pin Signal
1 WDT_Time_Out# 2 GND
Table 2.41: FAN (System FAN)
Pin Signal Pin Signal
1GND 2 +12V
3+5V
Table 2.42: AUDIO (I2S0, audio codec)
Pin Signal Pin Signal
1 Audio_VDDA 2 GND
3 Audio_VDDA 4 I2S0_SDIN_C
5 I2S0_SDOUT_C 6 I2S0_LRCK_C
7 I2S0_CK_C 8 AUDIO_MCK_C
9- 10GND
11 Audio_I2C_CK 12 MIC_BIAS
13 Audio_I2C_DAT 14 GND
15 - 16 HP_R
17 MIC_IN 18 GND
19 GND 20 HP_L
