21 ROM-DB3900 User Manual
Chapter 2 H/W Installation

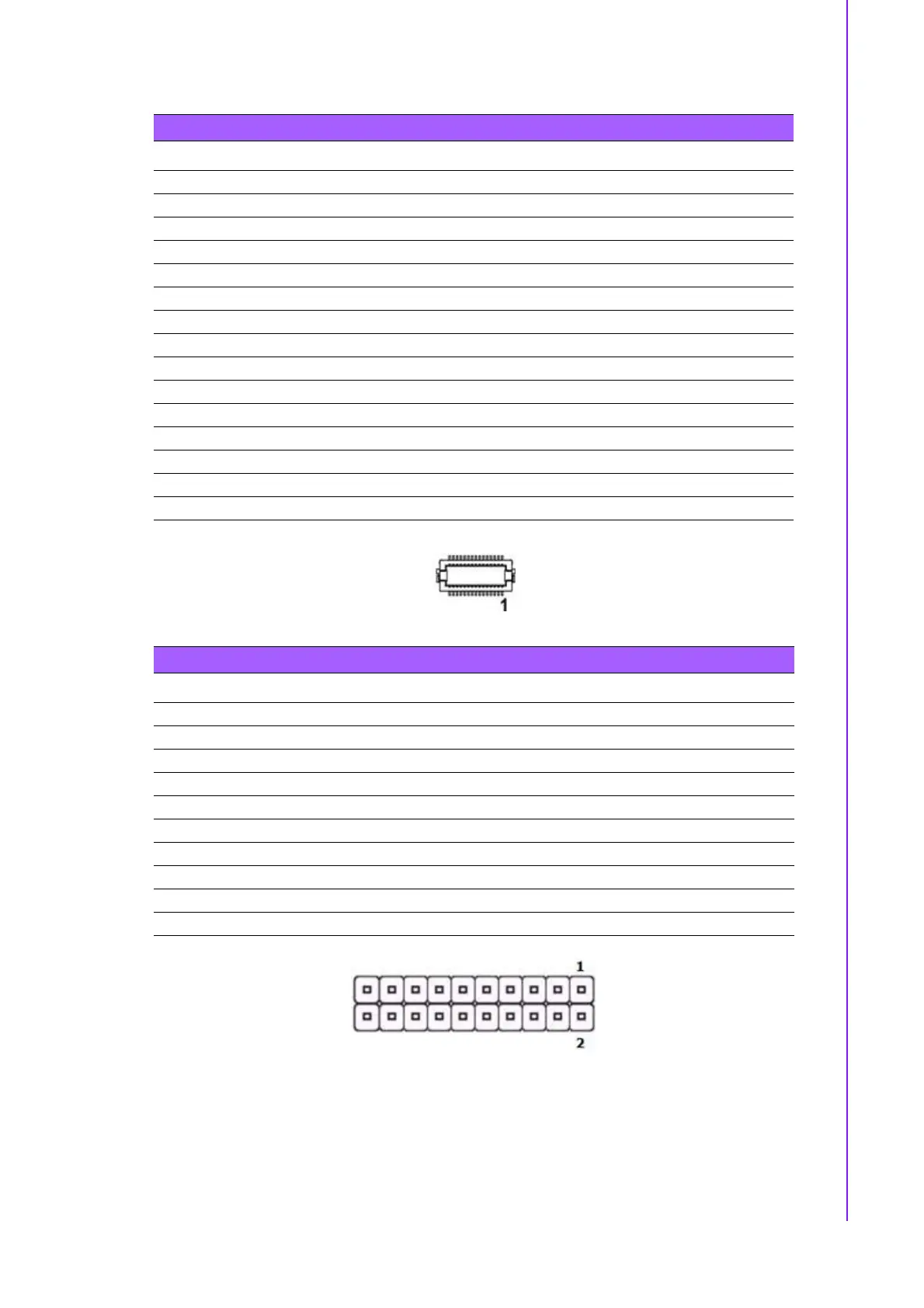

Table 2.38: CAM2 (Camera 2, MIPI)
Pin Signal Pin Signal
1 PCAM_FLD 2 PCAM_ON_CSI1
3 PCAM_DE 4 PCAM_PXL_CK0
5 CAM1_PWR 6 GND
7 GND 8 I2C_CSI1_DAT
9GND 10I2C_CSI1_CK
11 CSI1_X_D3+ 12 GND
13 CIS1_X_D3- 14 CSI1_X_CK+
15 GND 16 CSI1_X_CK-
17 CSI1_X_D2+ 18 GND
19 CSI1_X_D2- 20 CSI1_X_D1+
21 GND 22 CSI1_X_D1-
23 CAM1_X_MCK 24 GND
25 +3V 26 CSI1_X_D0+
27 +3V 28 CSI1_X_D0-
29 +3V 30 GND
Table 2.39: GPIO (GPIO)
Pin Signal Pin Signal
1 3.3V 11 GPIO8
2GND 12GPIO9
3 GPIO0 KEY_SEL_ROW0 13 GPIO10 KEY_SEL_ROW0
4 GPIO1 KEY_SEL_ROW1 14 GPIO11 KEY_SEL_ROW1
5 GPIO2 KEY_SEL_ROW2 15 GPIO12 KEY_SEL_ROW2
6 GPIO3 KEY_SEL_ROW3 16 GPIO13 KEY_SEL_ROW3
7 GPIO4 KEY_SEL_COL0 17 GPIO14 KEY_SEL_COL0
8 GPIO5 KEY_SEL_COL1 18 GPIO15 KEY_SEL_COL1
9 GPIO6 KEY_SEL_COL2 19 GPIO16 KEY_SEL_COL2
10 GPIO7 KEY_SEL_COL3 20 GPIO17 KEY_SEL_COL3
