23 ROM-DB3900 User Manual
Chapter 2 H/W Installation
* +VDD_BKLT_LVDS, pin1

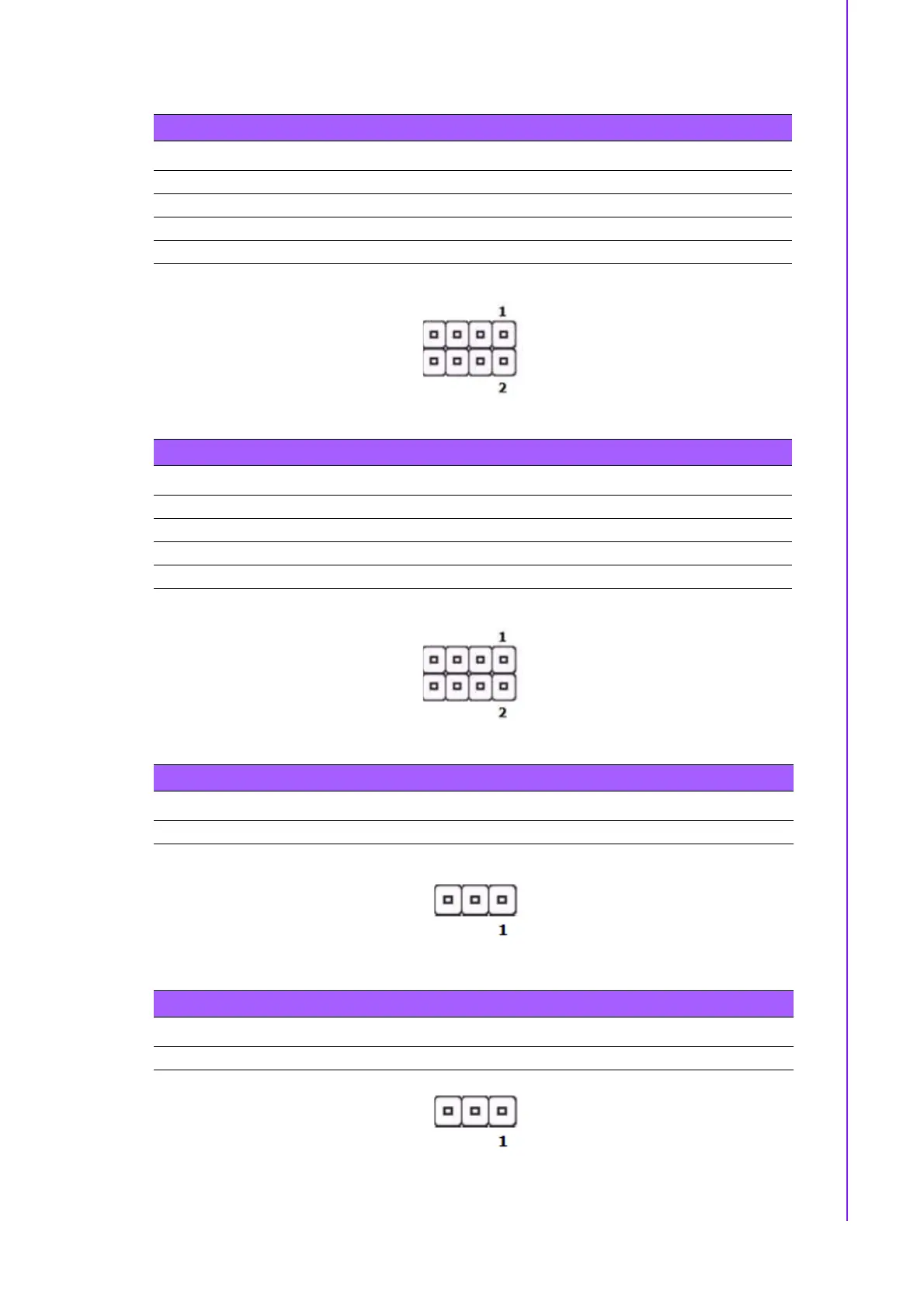

Table 2.43: SPI1 (SPI1)
Pin Signal Pin Signal
1+3V 2 GND
3 SPI1_CS0# 3 SPI1_CK
5 SPI1_DO_C 6 SPI1_DIN_C
7 - 8 SPI1_CS1#_C
Table 2.44: SPI0 (SPI0)
Pin Signal Pin Signal
1+3V 2 GND
3 SPI0_CS0# 3 SPI0_CK
5 SPI0_DO_C 6 SPI0_DIN_C
7 - 8 SPI0_CS1#_C
Table 2.45: LVDS_BK_SLT (LVDS backlight selection)
Jumper Mode Jumper Mode
1-2 +5V (Default) 2-3 +12V
Table 2.46: LVDS_VDD_SLT1 (LVDS VDD Power selection)
Jumper Mode Jumper Mode
1-2 +3.3V 2-3 +5V
