PCE-5133/5033 User Manual 6
1.5 Board Layout: Jumper and Connector
Locations

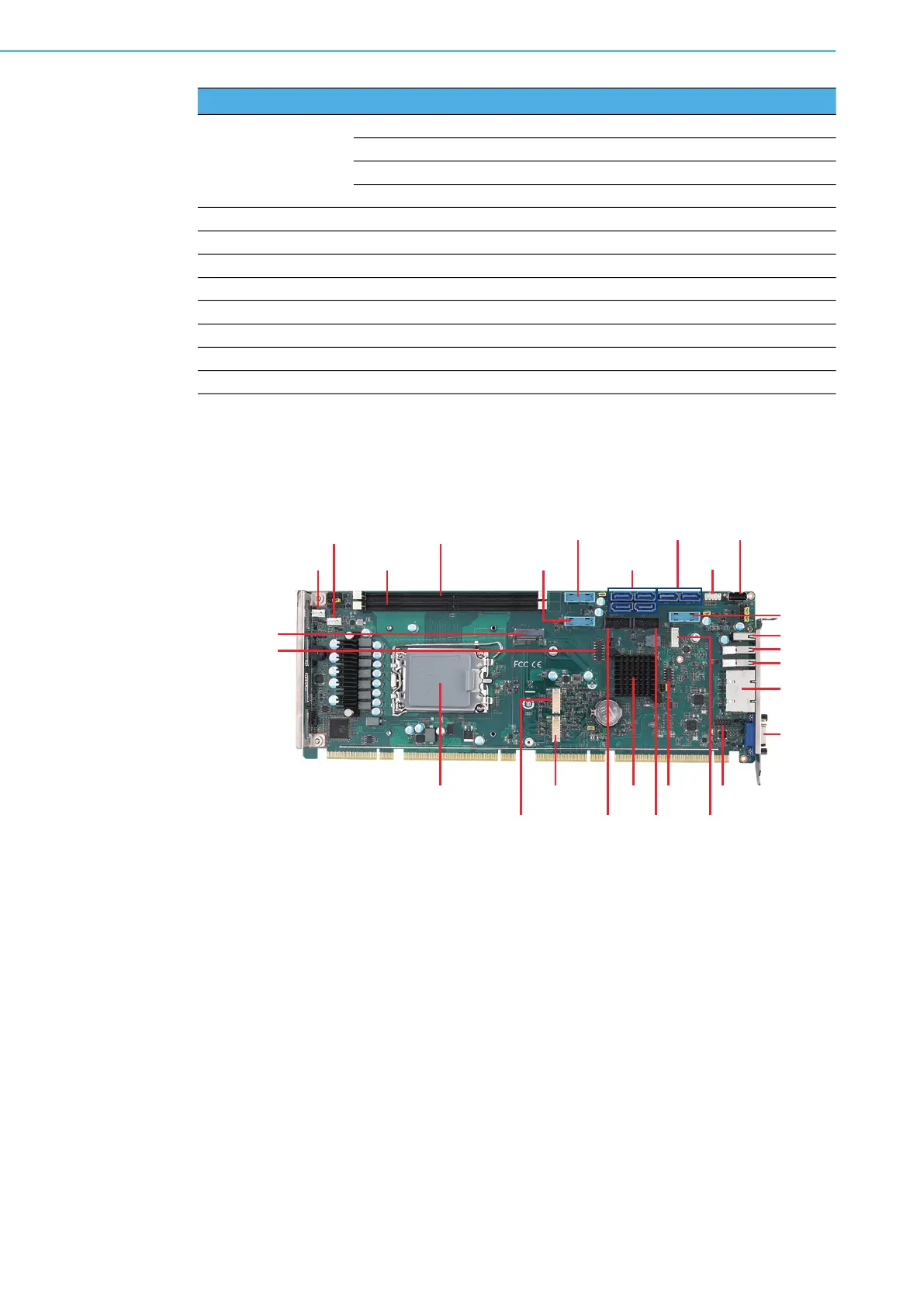

Figure 1.1 PCE-5133 Jumper and Connector Locations
JFP3 (Keyboard Lock
and Power LED)
Power LED
Suspend: Fast flash (ATX/AT)
System On: ON (ATX/AT)
System Off: OFF (ATX/AT)
CPUFAN1 CPU FAN Power connector
JCASE1 Case Open pin-header
JCASEOP_SW1 Case Open switch for always open or close
BAT1 Button battery socket
BAT2 External battery connector
GPIO1 8-bit GPIO pin header (SMD pitch-2.0 mm)
DIMMA1 Memory connector channel A
DIMMB1 Memory connector channel B
Table 1.2: Connectors
System FAN1
DIMMA1
CPU1 DP1 PCH GPIO1 HDAUD1
DP2 COM2 COM1 SPI_TPM1
eSPI
M.2 NVMe
USB3H2 SATA0-1
LANLED1
CPU FAN1 DIMMB1
SATA4-7USB3H3
USB2A1
USB2C1
USB3H1
USB3C2
USB3C1
VGA1
LAN12
