ITA-5231 User Manual 12

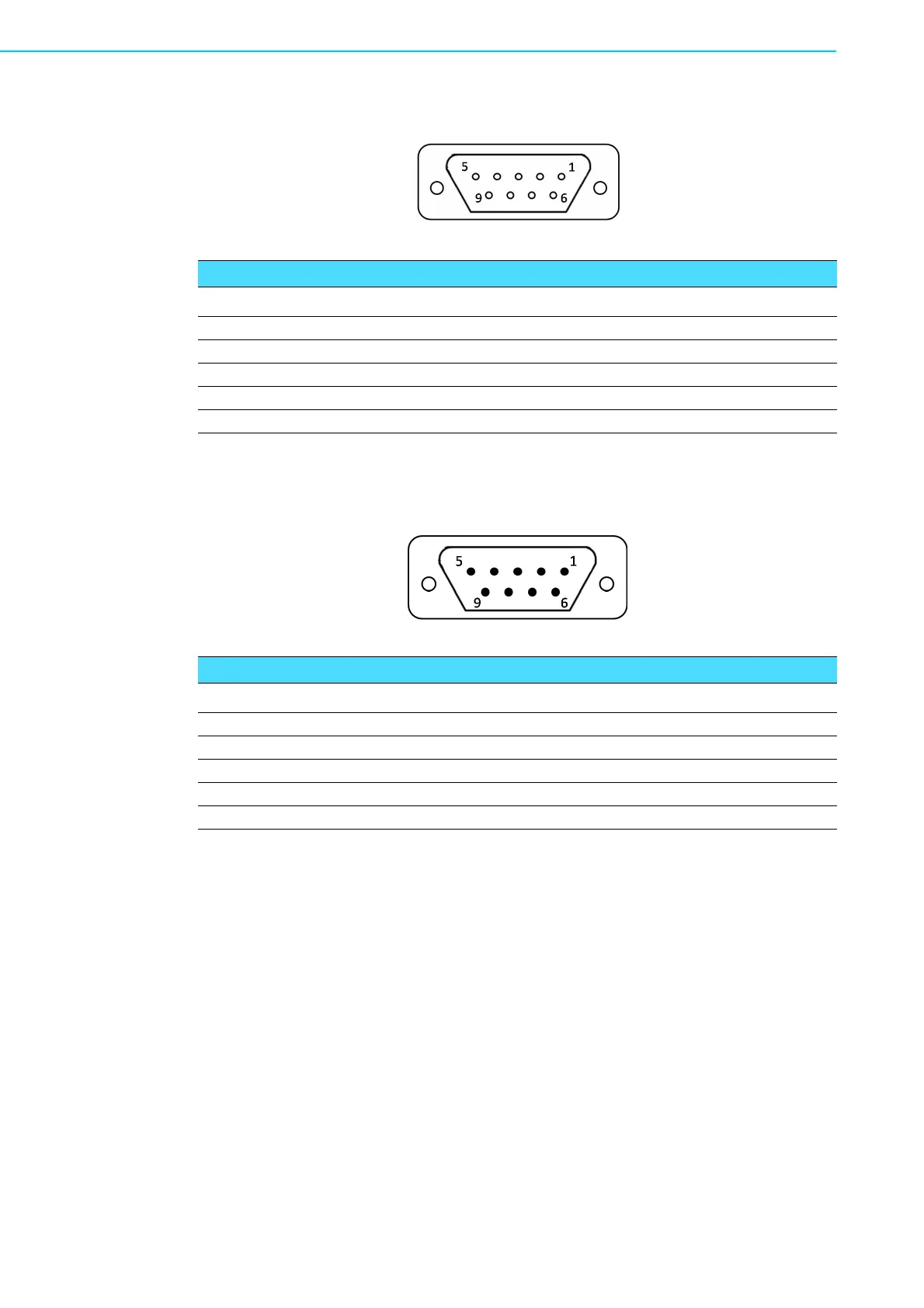

2.3.2 Audio Connector
2.3.3 Digital I/O Connector
ITA-5231 provides one DIO (8 bit) with DB9 type connector (four DI and four DO).
Table 2.6: Audio Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 MICR 6 LOUTR
2 GND_AUD 7 GND_AUD
3 GND_AUD 8 Front_JD
4 MIC_JD 9 LOUTL
5 MICL
Table 2.7: Digital I/O Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 GPI1 6 GPO1
2 GPI2 7 GPO2
3 GPI3 8 GPO3
4 GPI4 9 GPO4
5 GND
