11 ITA-5231 User Manual
Chapter 2 H/W Installation
2.3 I/O Connectors

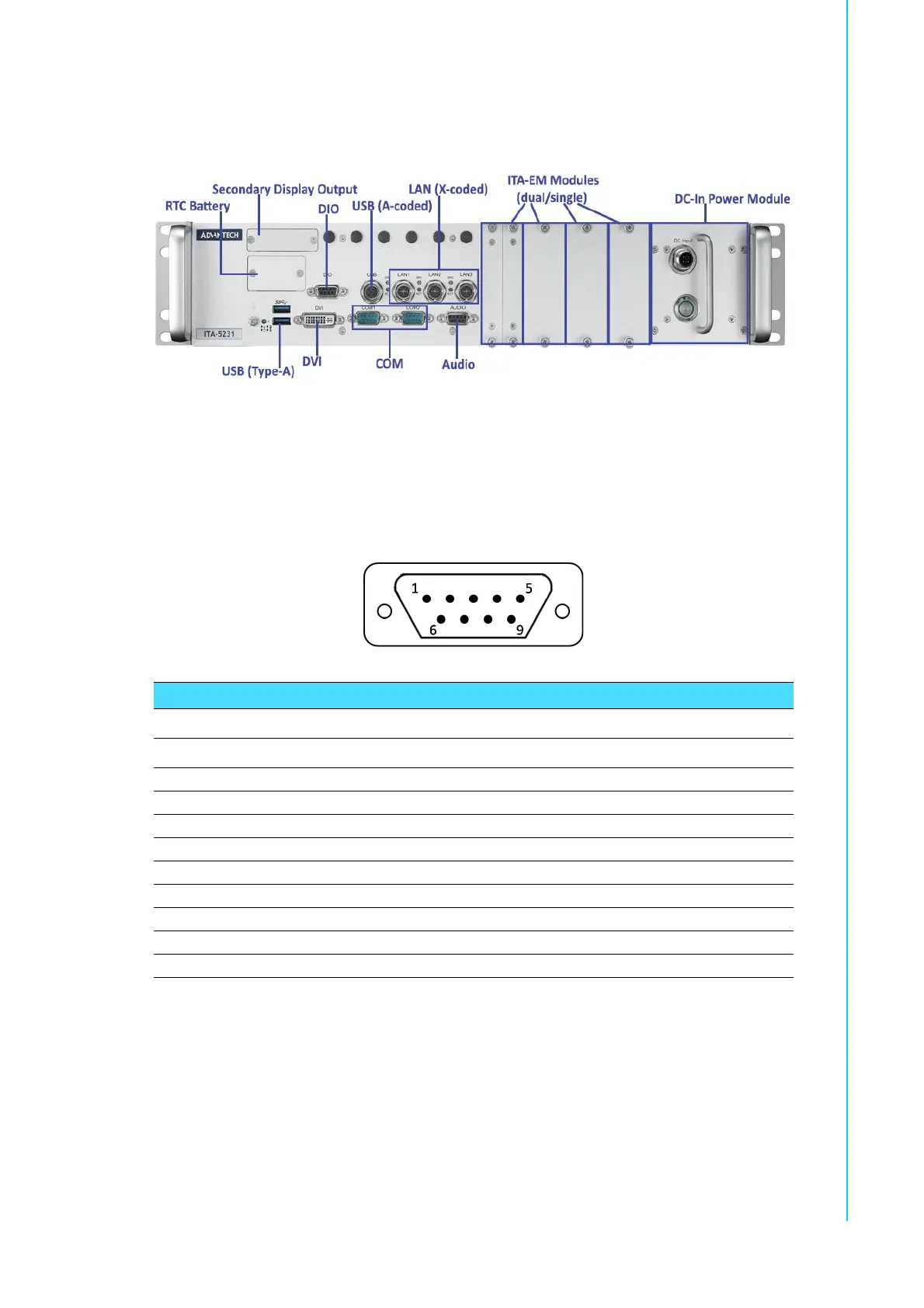

Figure 2.2 ITA-5231 I/O View
2.3.1 COM Connector
ITA-5231 is equipped with two RS-232/422/485 DB9 connectors. The default setting
is RS-232.
Table 2.5: COM Connector Pin Definitions
RS-232 RS-422 RS-485
Pin Signal Name Signal Name Signal Name
1 DCD TxD(-) DATA-
2 RxD TxD(+) DATA+
3 TxD RxD(+) NC
4 DTR RxD(-) NC
5 GND GND GND
6 DSR NC NC
7 RTS NC NC
8 CTS NC NC
9 RI NC NC
