IDK-2108 User Manual 18

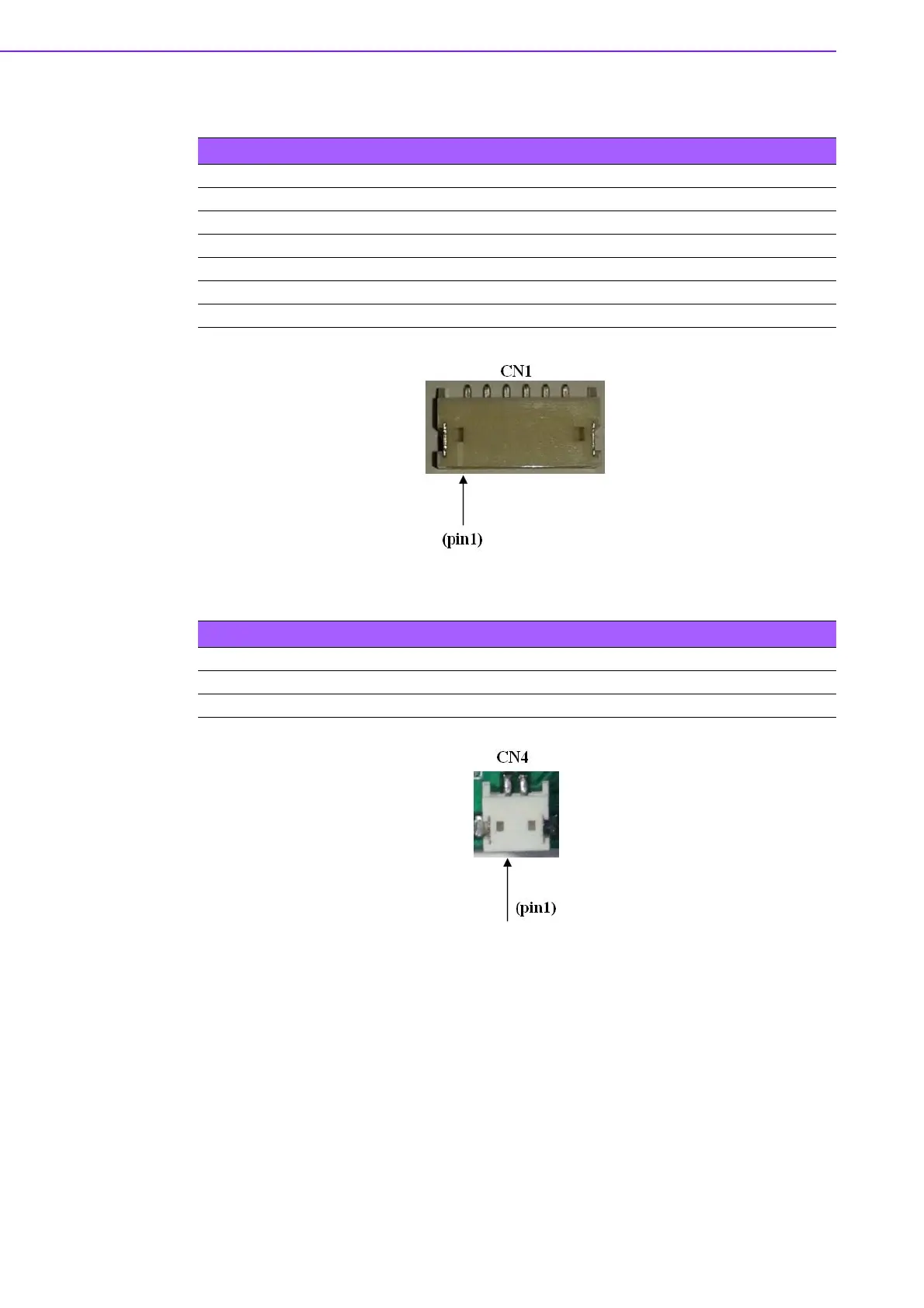

4.2.2.3 Input Connector Pin Definitions
4.2.2.4 Output Connector Pin Definition
Table 4.4: CN1 Input Connector Pin Definition
Pin No. Pin Definition
1Vin (+12V)
2Vin (+12V)
3GND
4GND
5 ON/OFF (ON:+3~5V, OFF=0~0.8V)
6 Dimming (PWM)
Table 4.5: CN4 Output Connector Pin Definition
Pin No. Pin Definition
1VLED+
2VLED-
