19 IDK-2108 User Manual
Chapter 4 Connector & Pin Assignment

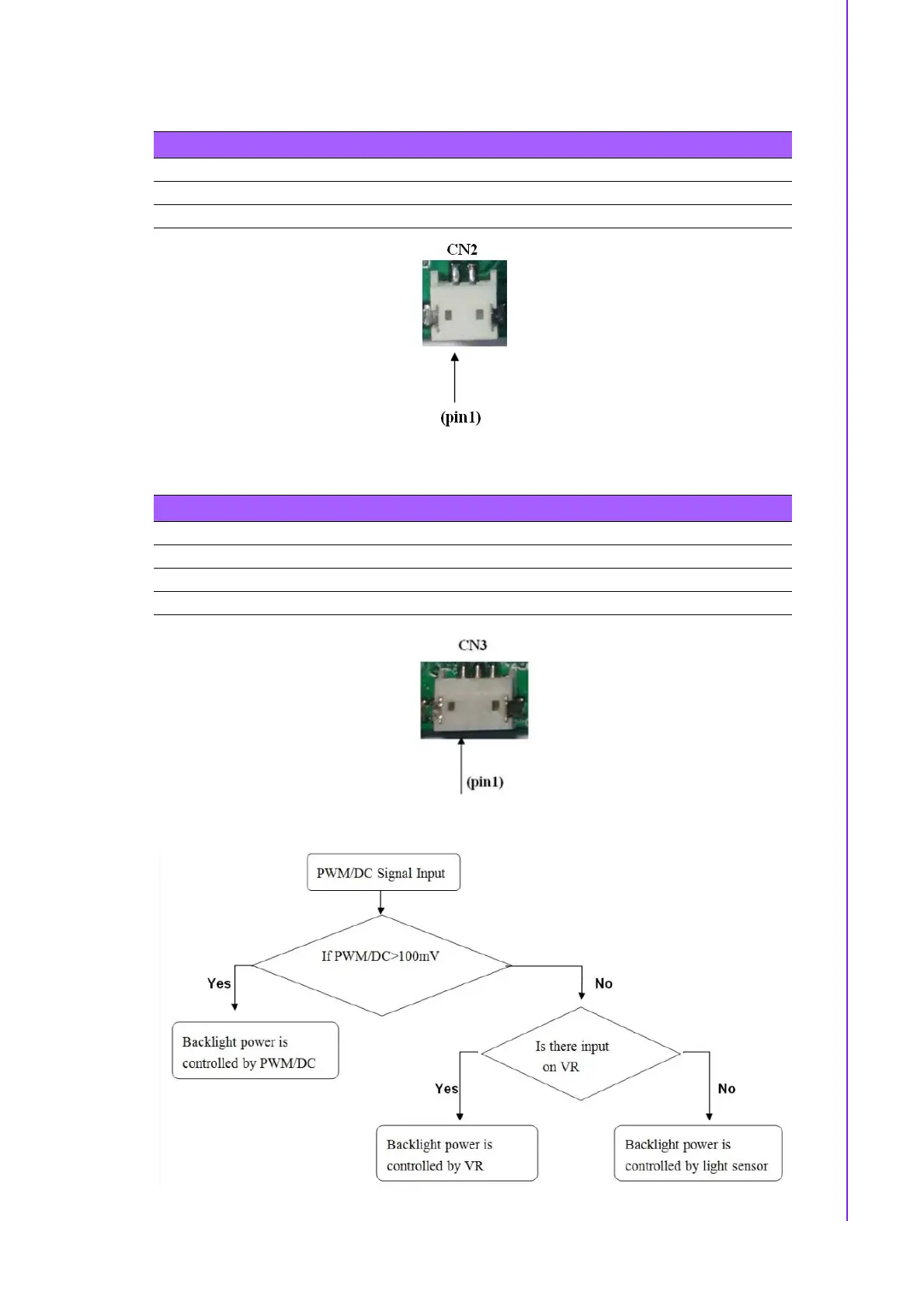

4.2.2.5 Light Sensor Connector Pin Definition
4.2.2.6 Variable Resistor Connector Pin Definition
4.2.2.7 Brightness Control Signal Flow Chart
Table 4.6: CN2 Light Sensor Connector Pin Definition
Pin No. Pin Definition
1 Sensor High Voltage
2 SensorLow Voltage
Table 4.7: CN3 Variable Resistor Connector Pin Definition
Pin No. Pin Definition
1 VR High Voltage
2VR
3 VR Low Voltage
