17 IDK-2108 User Manual
Chapter 4 Connector & Pin Assignment
4.2.2 LED Driver Board
4.2.2.1 Specifications:

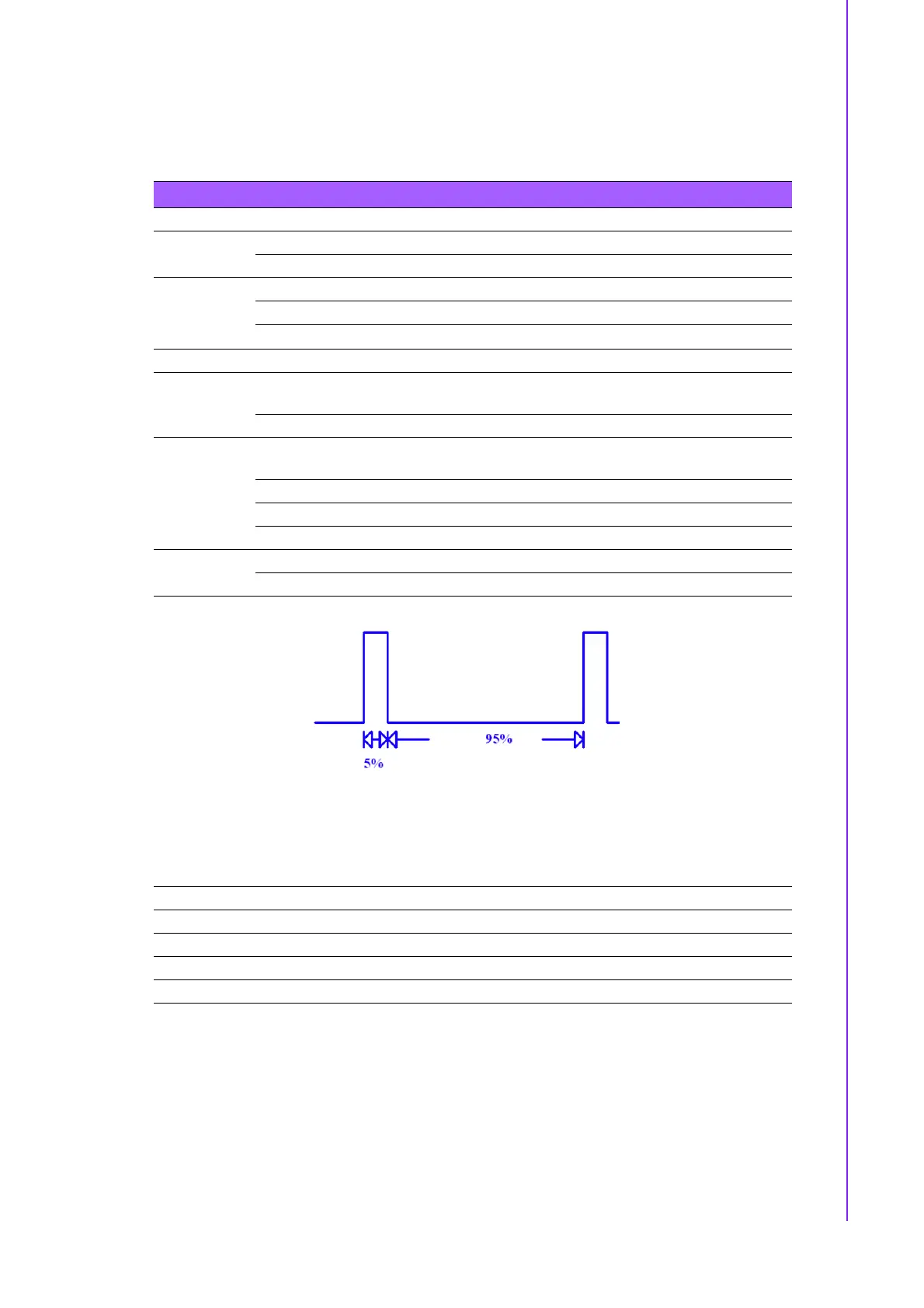

Note 1: When the input PWM signals, the high-level digital output must be greater
than the total output level at 5% output.
4.2.2.2 Connector Model No & Brand
Table 4.3: Specifications
Symbol Characteristics Condition Min. Typ. Max. Unit
Input
Voltage 11.2 12 13.2 V
Efficiency 90 %
Output
Voltage 8.7 9 10.5 V
Current 475 500 550 mA
Current Accuracy
5
%
Protection OVP, UVLO
Environment Operating Tempera-
ture
-30 +85 °C
Storage Temperature -40 +105 °C
PWM Dim-
mer
Dimmer range (Note.
1)
5100%
Dimmer VH 5 V
Dimmer VL 0 V
Dimmer Frequency 0.5 40 KHz
ON/OFF
Von 3 5 V
Voff 0 0.8 V
Connector No. Connector Parts No Brand Remark
CN1 S6B-ZR-SM4 JST or compatible
CN2 S2B-ZR-SM4 JST or compatible
CN3 S3B-ZR-SM4 JST or compatible
CN4 S2B-ZR-SM4 JST or compatible
