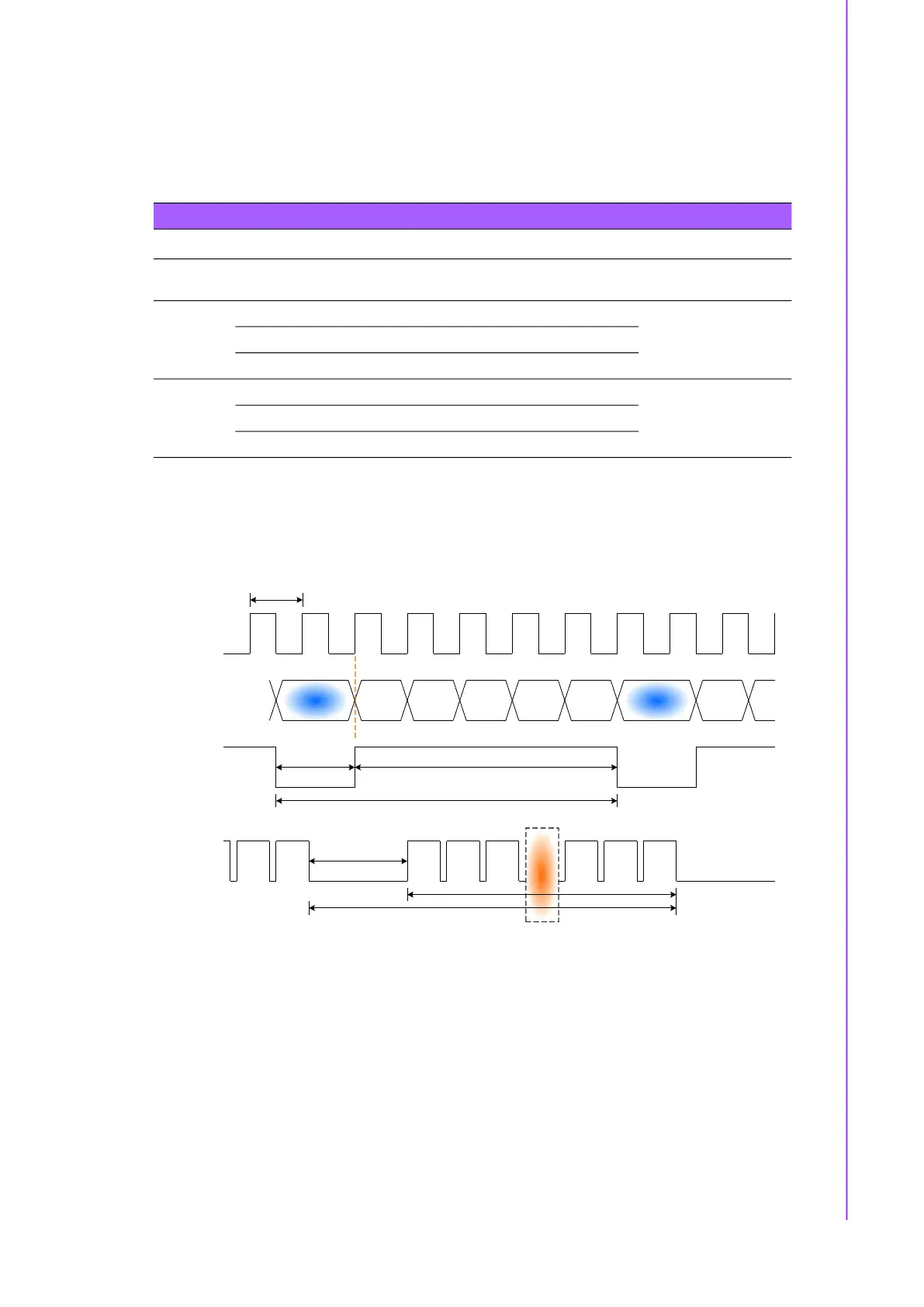

13 IDK-1106R-80VGA1 User Manual
Chapter 2 LCD Display
2.4.5 TFT-LCD Interface Timing
2.4.5.1 Timing Characteristics
DE mode only
Note 1: Recommended frame rate is 60 Hz.
2.4.5.2 Input Timing Diagram
Table 2.8: Timing Characteristics
Signal Symbol Min. Typ. Max. Unit Remark
Clock
Frequency (DOTCLK)
1/ T
CLOCK
20 25.2 50 MHz Note1
Horizontal
Section
Period
T
H
770 800 1070
T
CLOCK
Note1Active
T
HD
640
Blanking
T
HB
130 160 430
Vertical
Section
Period
T
V
520 525 622
T
LINE
Note1Active
T
VD
480
Blanking
T
VB
40 45 142
DOTCLK
DE
T
H
T
HB
T
HD
DE
T
V
T
VB
T
VD
Input Timing Definition ( DE Mode)
T
CLOCK
Input
Data
Pixel
1
Pixel
2
Pixel
3
Pixel
N-1
Pixel
N
Invaild
Data
Invaild
Data
Pixel
1
