AFE-E630 User Manual 18

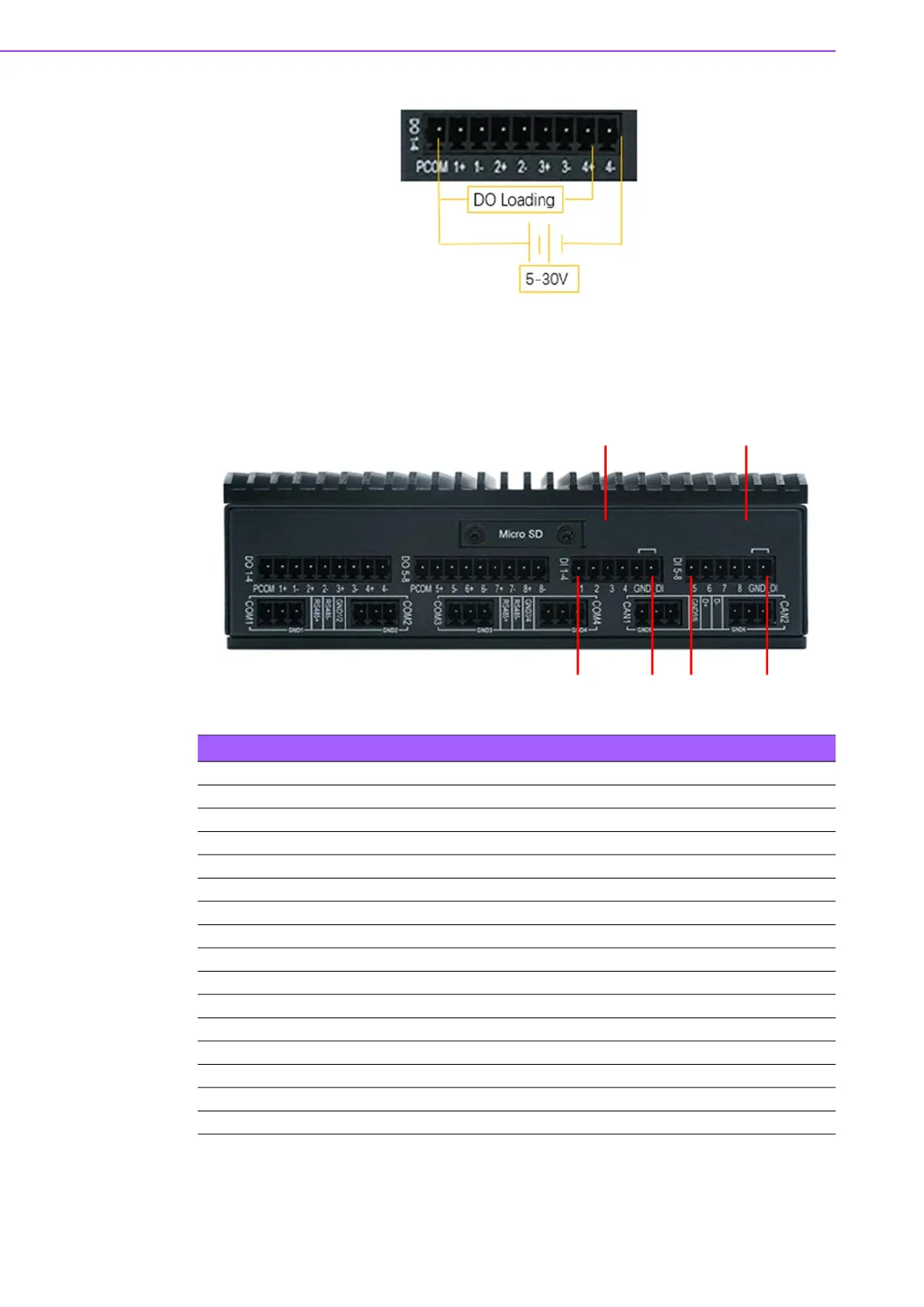

Figure 2.4 Isolated DO Connection Diagram
2.14.2 UIO-4033 DI1-8
UIO-4033
Table 2.15: UIO-4033 DI1-8
DI 1-4
PIN Number Signal Screen Name Software Port Number
Pin 1 GND_ISO GND_DI
Pin 2 GND_ISO GND_DI
Pin 3 DI4 4 22
Pin 4 DI3 3 21
Pin 5 DI2 2 14
Pin 6 DI1 1 13
DI 5-8
PIN Number Signal Screen Name Software Port Number
Pin 1 GND_ISO GND_DI
Pin 2 GND_ISO GND_DI
Pin 3 DI8 8 504
Pin 4 DI7 7 503
Pin 5 DI6 6 146
Pin 6 DI5 5 12
DI 1-4 DI 5-8
Pin6 Pin1 Pin6 Pin1
