17 AFE-E630 User Manual
Chapter 2 H/W Installation
2.14.1 UIO-4033 DO1-8
UIO-4033

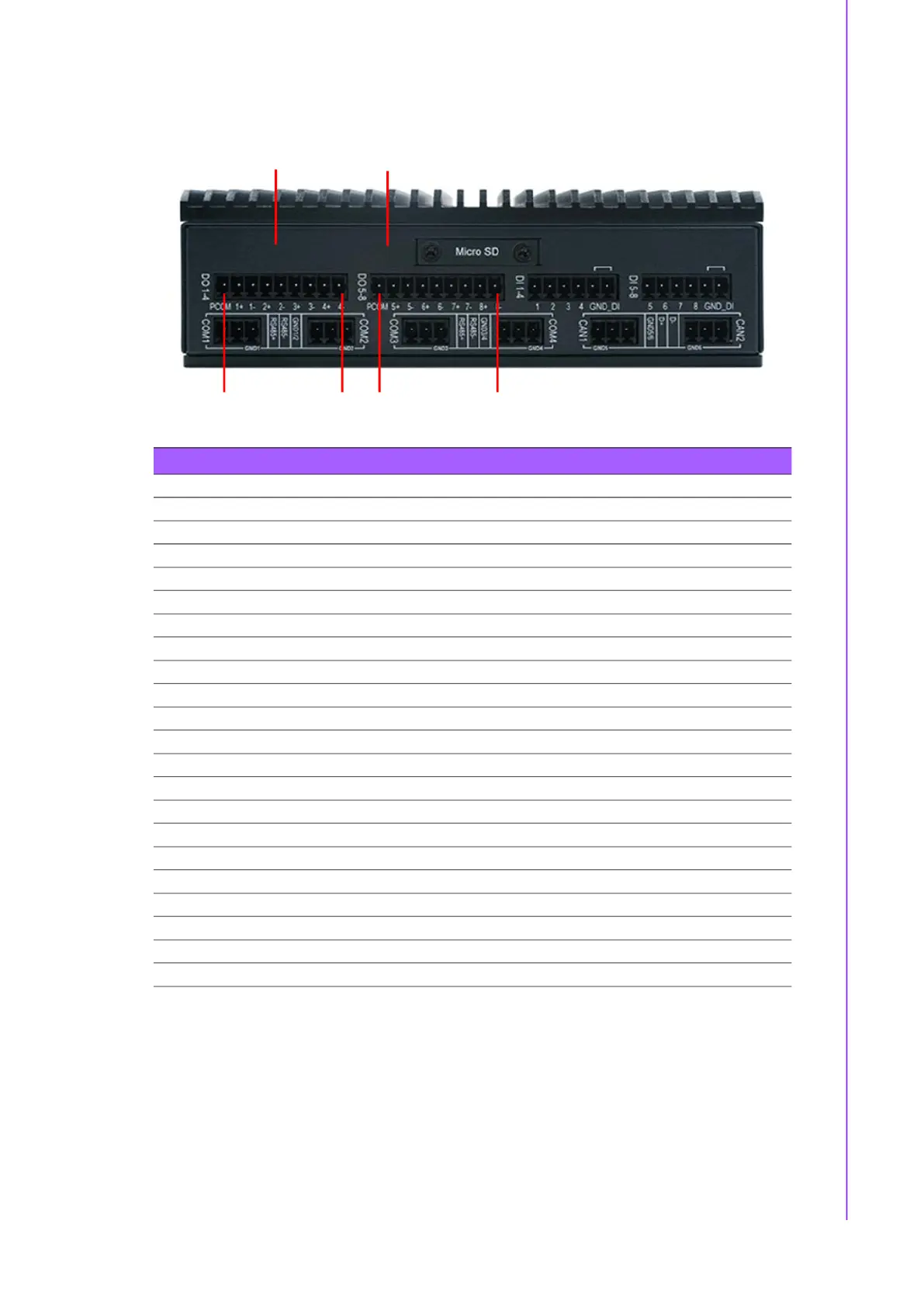

UIO-4033 provides 8 channels of 2.5kVdc digital output, the specific wiring diagram
is as follows.
Table 2.14: UIO-4033 DO1-8
DO1-4
PIN Number Signal Screen Name Software Port Number
Pin 1 GND_ISO(DO4-) 4-
Pin 2 I2C_GPIO4(DO4+) 4+ 475
Pin 3 GND_ISO(DO3-) 3-
Pin 4 I2C_GPIO3(DO3+) 3+ 474
Pin 5 GND_ISO(DO2-) 2-
Pin 6 I2C_GPIO2(DO2+) 2+ 473
Pin 7 GND_ISO(DO1-) 1-
Pin 8 I2C_GPIO1(DO1+) 1+ 472
Pin 9 PCOM_A PCOM
DO5-8
PIN Number Signal Screen Name Software Port Number
Pin 1 GND_ISO(DO8-) 8-
Pin 2 I2C_GPIO0(DO8+) 8+ 471
Pin 3 GND_ISO(DO7-) 7-
Pin 4 I2C_GPIO7(DO7+) 7+ 478
Pin 5 GND_ISO(DO6-) 6-
Pin 6 I2C_GPIO6(DO6+) 6+ 477
Pin 7 GND_ISO(DO5-) 5-
Pin 8 I2C_GPIO5(DO5+) 5+ 476
Pin 9 PCOM_B PCOM
DO1-4 DO5-8
Pin9 Pin1 Pin9 Pin1
