19 AFE-E630 User Manual
Chapter 2 H/W Installation
UIO-4033 provides 8-channel 2.5KVdc digital input. The specific wiring diagram is as
follows.

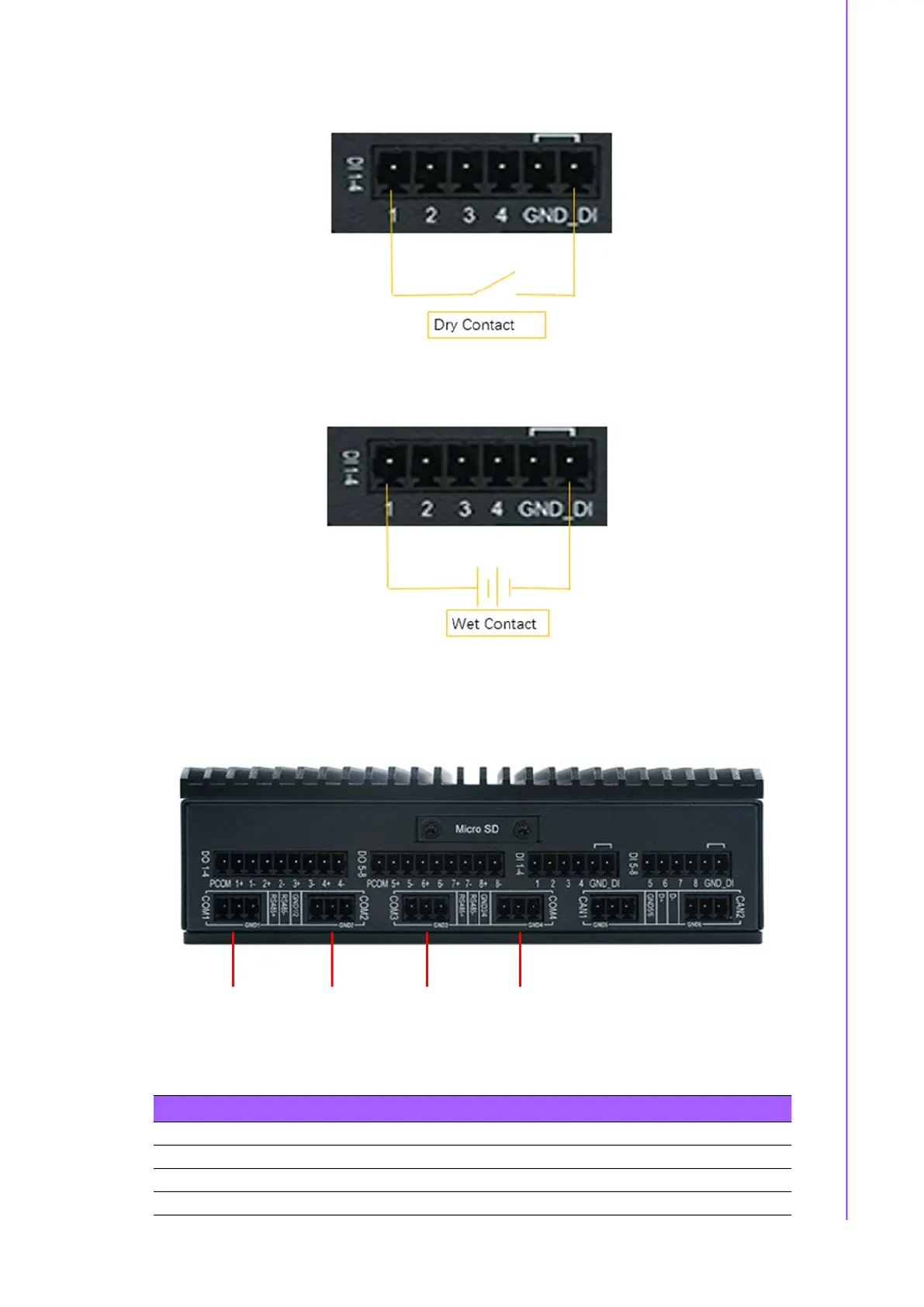

Figure 2.5 Isolated DI Dry Connection Diagram
Figure 2.6 Isolated DI Wet Connection Diagram
2.14.3 UIO-4033 RS485
UIO-4033
2.14.3.1 COM1 (RS485_1)
RS485_1 RS485_2 RS485_3 RS485_4
3 2 1 3 2 1 3 2 1 3 2 1
Table 2.16: COM1 (RS485_1)
Pin Number Signal Screen Name Device Node
Pin 1 GND_ISO1 GND1
Pin 2 RS485_B1 RS485- /dev/ttyUSB0
Pin 3 RS485_A1 RS485+
