38 | 57 PL

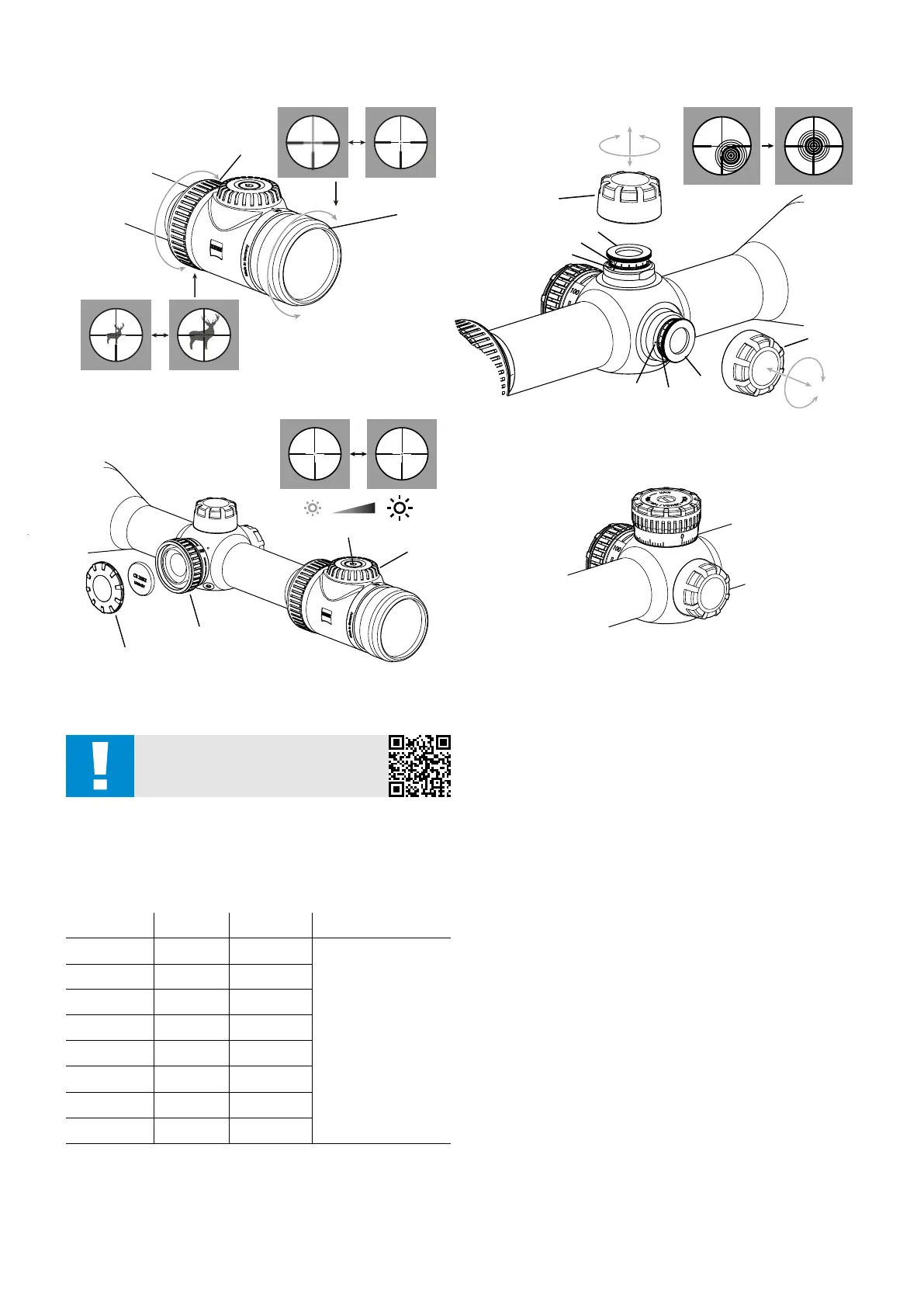

Nazwa elementu
(1) Pokrętło zmiany powiększenia
(2) Wyrównanie dioptrii do celowania
(3) Pokrywa komory baterii
(4) Włącznik iwyłącznik (oświetlenie siatki celowniczej)
(5) Pokrętło jasności (oświetlenie siatki celowniczej)
(6) Pokrętło regulacji wyrównania paralaksy (niedostępne wmodelach V8 1.1–8)
(7) Nasadka ochronna zregulacją siatki celowniczej (wysokość)
(8) Nasadka ochronna zregulacją siatki celowniczej (bok)
(9) Pokrętło regulacji zregulacją siatki celowniczej (wysokość)
(10) Pokrętło regulacji zregulacją siatki celowniczej (bok)
(11) Oznaczenie zerowe skali pierścieniowej
(12) Znacznik wskaźnika
(13) Szybka regulacja siatki celowniczej (ASV)
Wyostrzanie siatki celowniczej
Ustawianie ostrości siatki celowniczej odbywa się za pomocą wyrównania dioptrii
przez obracanie okularu (2).
Lunety celownicze ZEISS V8 1.8-14x50 oraz ZEISS V8 2.8-20x56 są wyposażone
wwyrównanie paralaksy, które zatrzaskuje się przy 100 m. ZEISS V8 4.8-35x60
dysponuje wyrównaniem paralaksy, które zatrzaskuje się przy 300 m.
Ustawienie wyrównania dioptrii oraz przestawienia paralaksy
• Aby ustawić lunetę celowniczą na największe dostępne powiększenie, należy
obracać pokrętłem zmiany powiększenia (1) na króćcu okularu.
• Nacelować na tarczę strzelecką wzależności od modelu wodległości 100m
wzgl. 300 m. Następnie obrócić pokrętło regulacji wyrównania paralaksy (6) do
zatrzasku 100 mwzgl. 300 m. Aby ustawić ostrość siatki celowniczej, obracać
pokrętłem regulacji wyrównania dioptrii (2). Tarcza strzelecka oraz siatka
celownicza powinny być widoczne wpostaci wyostrzonej. Wyrównania dioptrii
należy dokonać tylko jeden raz.
• Obracając na wyrównaniu paralaksy (6), można ustawić optymalną ostrość dla
każdej odległości od celu iwyeliminować błędy wcelowaniu spowodowane
paralaksą.
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
INSTRUKCJA OBSŁUGI
Produkty marki ZEISS wyróżniają nadzwyczajne właściwości optyczne, precyzyjne
wykonanie idługa żywotność.
Aby móc optymalnie korzystać zlunety celowniczej icieszyć się nią przez wiele lat,
należy przestrzegać poniższych wskazówek dotyczących użytkowania.
Zakres dostawy
Lunety ZEISS V8 zoświetleniem siatki celowniczej.
Produkt
Nr
katalogowy
Gwint
obiektywowy Zakres dostawy
V8 1.1-8x24 M 522100 M28x0,5
Luneta celownicza
Osłona ochronna
Bateria litowa 3VCR 2032
Ściereczka do czyszczenia
elementów optycznych
Skrócona instrukcja
Wskazówki bezpieczeństwa
oraz informacje dotyczące
przepisów
V8 1.1-8x24 5522101 M28x0,5
V8 1.8-14x50 M 522110 M54x0,75
V8 1.8-14x50 522111 M54x0,75
V8 2.8-20x56 M 522130 M60x0,75
V8 2.8-20x56 522131 M60x0,75
V8 4.8-35x60 M 522140 M62x0,75
V8 4.8-35x60 522141 M62x0,75
OSTRZEŻENIE!
Należy przestrzegać załączonych wskazówek bezpieczeństwa
iregulacji, które są dostępne również na stronie internetowej:
www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
