34 | 225 ES
([WHUQDO/RFNLQJ:LQGDJHSDUD=(,66&RQTXHVW9[[
y 6-24x50
Si su visor de puntería ZEISS Conquest V4 está equipado con el External Locking
Windage, podrá reaccionar de forma rápida y sencilla ante la presencia de viento
cruzado y ajustar el impulso lateral en consecuencia sin tener que quitar el ajuste
de la retícula.
El botón giratorio (24) está provisto de una división lineal. La distancia entre las
líneas divisorias es de 1 clic por 1/4 MOA. Un enclavamiento impide un desajuste
accidental.
Si se conocen los valores balísticos con referencia al punto de impacto de 100 yds/m,
pueden determinarse y anotarse directamente los clics necesarios para las diferentes
distancias para compensar la desviación lateral provocada por el viento.
Nota: El tope impide en External Locking Windage el ajuste hacia abajo más allá de
ODPDUFD

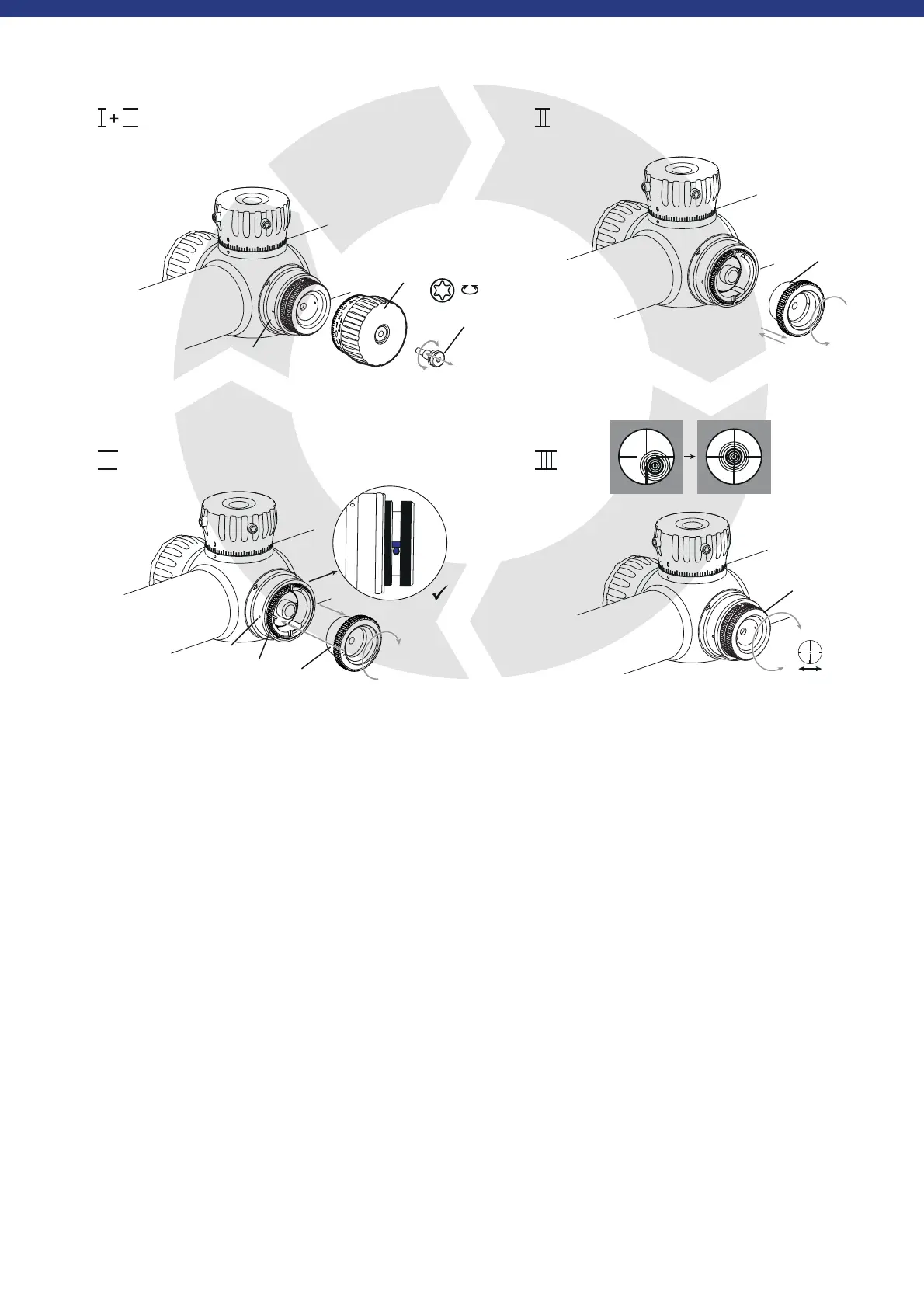

Corrección del tiro con External Locking Windage:
Para corregir el tiro hacia el lado más allá de la marca cero, se debe realizar lo
siguiente:
External Locking Windage I Desenrosque el tornillo (23) y saque el botón
de ajuste (24).
External Locking Windage II Saque el arrastrador (27) del enclavamiento
y colóquelo girado en el sentido contrario de
las agujas del reloj (180°). Ahora es posible una
corrección de la dirección y puede realizarse
directamente con el arrastrador (27).
External Locking Windage III Si el arma dispara a la izquierda, se debe
corregir el disparo hacia la derecha girando el
arrastrador (27) en el sentido contrario de las
agujas del reloj.
Si el arma dispara a la derecha, se debe
corregir el disparo hacia la izquierda girando
el arrastrador (27) en el sentido de las agujas
del reloj.
'HVSXÒVGHTXHHODUPDVHKDSXHVWRDWLURD\GVP
External Locking Windage IV Saque el arrastrador (27) del enclavamiento
y colóquelo de manera que su pasador de tope
(27) quede en el pasador de tope (31) del
anillo de enclavamiento (32), como se muestra
en la Fig. IV.
External Locking Windage V Coloque el botón de ajuste (24) de forma que
ODPDUFDFRLQFLGDFRQODPDUFDGHâQGLFHGHO
anillo de enclavamiento (25)3URFXUHQRGDòDU
la junta tórica. Apriete de nuevo el botón de
ajuste (24) con el tornillo (23).
IV
V
External Locking Windage 4-16x44 | 4-16x50 | 6-24x50
(23)
27
(27)
(27)
(31)
(32)
180°
(24)
(25)
T8
0,5 Nm
( ~ 0,37 lb fft)
