33 | 225 ES
%DOOLVWLF7XUUHWSDUD=(,66&RQTXHVW9[[\[
Si su visor de puntería ZEISS Conquest V4 está equipado con Ballistic Turret puede
mantener el punto de impacto de forma rápida y sencilla a diferentes distancias.
La caída del proyectil se compensa ajustando la línea de visión del visor de puntería
en función de la distancia, sin quitar la tapa protectora del ajuste de la retícula.
El botón giratorio (14) está provisto de una división lineal. La distancia entre las
líneas divisorias es de 1 clic por 1/4 MOA. Cada cuarta raya está marcada con el
correspondiente valor MOA.
Si se conocen los valores balísticos con referencia al punto de impacto de 100 yds/m,
pueden determinarse y anotarse directamente los clics necesarios para las diferentes
distancias.
Nota: El tope en la Ballistic Turret impide el desajuste hacia abajo más allá de la
PDUFD
Nota: Para aprovechar todo el rango de ajuste en la horizontal y la vertical del visor
de puntería, se necesitan más de 2 giros.
/DVPDUFDVFLUFXODUHVFRORFDGDVGHEDMRGHOERWöQGHDMXVWHLQGLFDQHQTXÒJLURVH
encuentra el ajuste de la retícula. Si el botón de ajuste está montado correctamente,
se encontrará en el primer giro y el primer anillo resultará visible.
Un giro en sentido antihorario hace que el botón de ajuste (14 o 20) se
desenrosque. Un giro en sentido horario hace que el botón de ajuste (14 o 20)
se enrosque.
Si, tras corregir el ajuste de la retícula, las líneas circulares se ven debajo del botón
de ajuste, se logra un giro completo (80 clics) en la posición cero. Tres líneas
circulares visibles corresponden a 2 giros en la posición cero (160 clics).

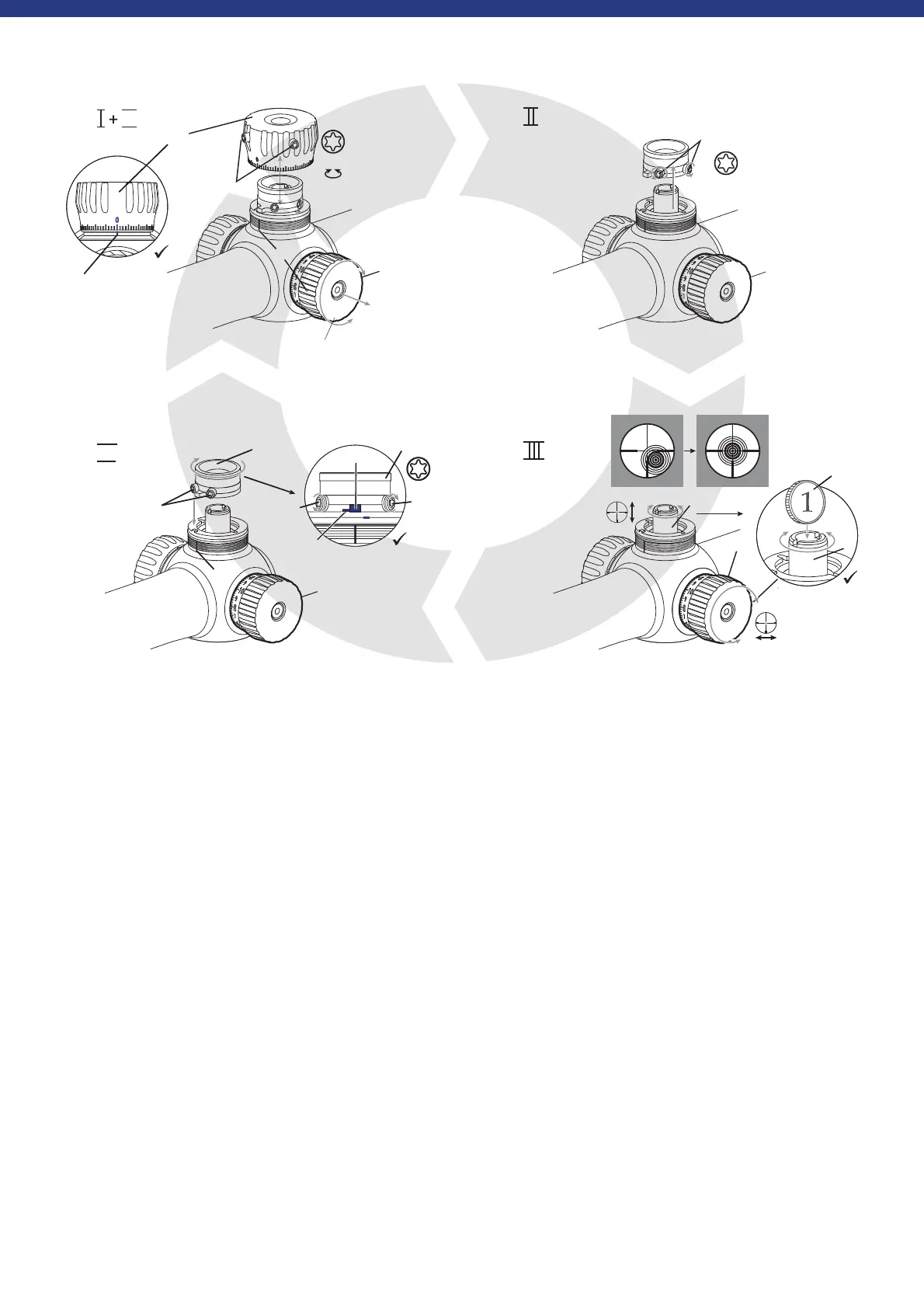

Corrección del tiro con Ballistic Turret:
Para corregir el tiro hacia abajo más allá de la marca cero, se debe realizar lo
siguiente:
Ballistic Turret I Desenrosque los tornillos (13) y saque el botón de ajuste (14).
Ballistic Turret II Desenrosque los tornillos (16) y saque el arrastrador (17).
Ballistic Turret III Inserte una moneda (18) en la ranura prevista del botón de
ajuste (19).
6LHODUPDGLVSDUDEDMR se debe corregir el disparo hacia
arriba (dirección "UP"), girando la moneda (18) en el
sentido contrario de las agujas del reloj.
Si el arma dispara alto, se debe corregir el disparo hacia
abajo, girando la moneda (18) en el sentido de las agujas
del reloj.
6LHODUPDGLVSDUDDODL]TXLHUGD se debe corregir el
disparo hacia la derecha (dirección "R"), girando el botón
de ajuste (19) en el sentido contrario de las agujas del
reloj.
6LHODUPDGLVSDUDDODGHUHFKD se debe corregir el disparo
hacia la izquierda, girando el botón de ajuste (19) en el
sentido de las agujas del reloj.
'HVSXÒVTXHHODUPDVHKDSXHVWRDWLURD\GVP
Ballistic Turret IV Coloque el arrastrador (17) de forma que su pasador
GHbWRSH(21) quede en el tope del visor de puntería (22).
$bFRQWLQXDFLöQYXHOYDDDSUHWDUORVWRUQLOORV(16).
Ballistic Turret V Coloque el botón de ajuste (14)GHIRUPDTXHODPDUFD
coincida con la marca de índice del anillo de enclavamiento (15).
Apriete de nuevo los tornillos (13).
IV
V
Ballistic Turret 4-16x44 | 4-16x50 | 6-24x50
(14)
(15)
(15)
(13)
T 8
1,0 Nm
( ~ 0,74 lb fft)
(20)
T 8
(16)
(19)
(19)
(18)
(20)
(15)
(16)
(16)
(17)
(22)
T 8
(16)
(17)
(21)
